《2025年新编基础训练黄山书社八年级物理全一册沪科版》

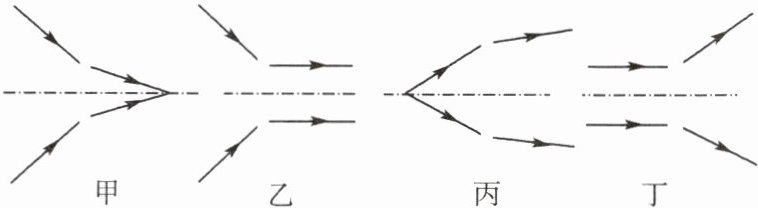

8. 如图所示的是光线通过透镜(图中未画出)的情形,其中透镜为凹透镜的是(B)


A.甲、乙、丙
B.甲、乙、丁
C.乙、丁
D.甲、乙、丙、丁

答案： B

9. 夏天在烈日下洗车,车身上留下的水滴会使车身局部产生高温现象,时间长了车漆便会失去光泽。对这一现象的解释,合理的是(D)
A.水滴相当于平面镜,能使光在车漆上发生反射而失去光泽
B.水滴相当于凸透镜,能发散光,使车身的局部产生高温
C.水滴相当于凹透镜,能会聚光,使车身的局部产生高温
D.水滴相当于凸透镜,能会聚光,使车身的局部产生高温

答案： D

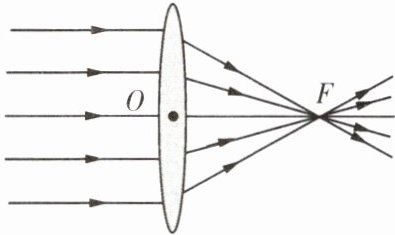

10. 一束跟主光轴平行的光通过透镜的光路如图所示,下列说法中正确的是(C)

A.$ O $ 点为该凸透镜的焦点
B.任意一束平行光经过凸透镜后都可以会聚于 $ F $ 点
C.若把图中凸透镜的上半部分用手遮住,该凸透镜对光将仍然具有会聚作用
D.若在 $ F $ 点放一个发光的小灯泡,则该凸透镜对小灯泡发出的光将不具有会聚作用

答案： C

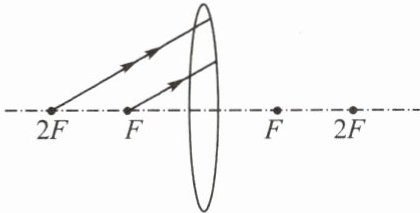

1. 完成下面的光路图。

答案：
如图所示

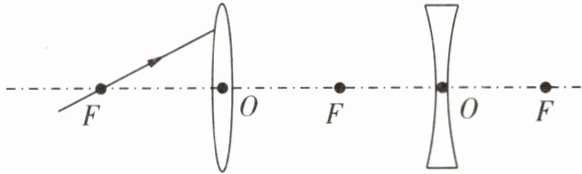

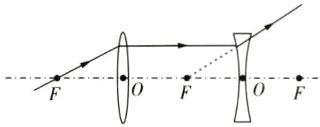

2. 如图所示,下列凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出相应的出射光线。

答案：
如图所示

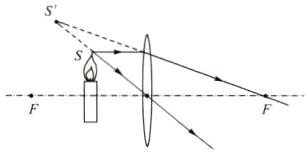

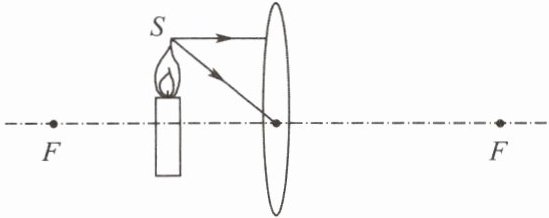

3. 如图所示,图中已画出由烛焰上 $ S $ 点发出的两条入射光线,请画出其经过凸透镜折射后的两条折射光线,并标明发光点 $ S $ 的像点 $ S' $ 的位置。(保留必要的作图痕迹)

答案：
如图所示

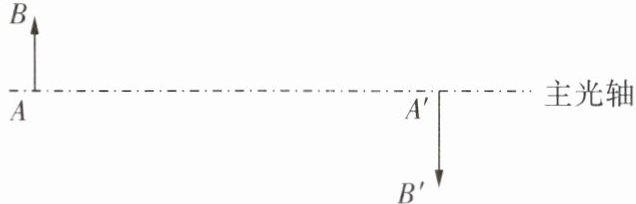

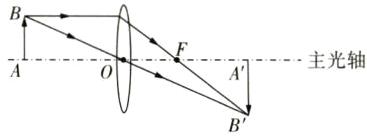

4. $ AB $ 通过凸透镜成倒立、放大的实像,在图中画出凸透镜及右侧焦点位置。

答案：
如图所示
