《2025年新编基础训练黄山书社八年级物理全一册沪科版》

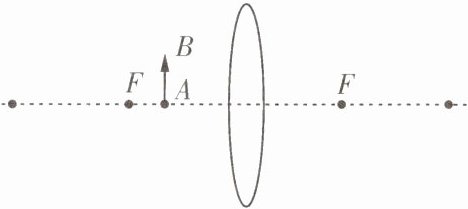

1. 请在图中画出物体 AB 的像 A'B'的大概位置。(注：要能正确反映像的大小、正倒和虚实,但不需要画光线图)

答案：
如图所示

[解析]由图可知，物距小于焦距(或物体AB放在焦点以内)，凸透镜成正立、放大的虚像，物距小于像距，据此画出物体AB的像A'B'的大概位置。

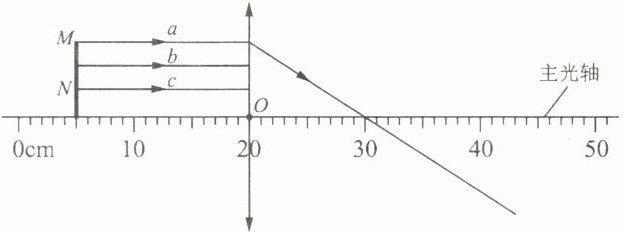

2. 如图,来自物体 MN 的三束光线 a、b、c 平行于主光轴,O 是透镜的光心,a 经过透镜后的光线过主光轴的一点。

(1)在图中画出 b 经透镜后的光线；
(2)根据凸透镜的成像原理,画出 MN 经透镜后所成的像 M'N'。

答案：

(1)
(2)如图所示

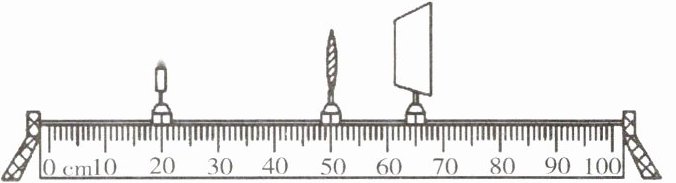

3. 小明用如图所示的装置探究凸透镜成像的规律,已知凸透镜的焦距为 10 cm。

(1)小明将蜡烛、凸透镜和光屏依次放在光具座上,点燃蜡烛后,使烛焰、凸透镜和光屏三者的中心大致在同一高度。
(2)蜡烛、光屏和凸透镜在光具座上的位置如图所示,光屏上成清晰的像(像未画出),该像为倒立、缩小的实像。
(3)保持凸透镜的位置不变,将蜡烛向右移动,如果想要再次在光屏上看见清晰的像,光屏应向右移动。
(4)实验一段时间之后,蜡烛因燃烧而逐渐变短,如果不及时调整,光屏上的像将会向上移动。

答案：
(1)同一高度　
(2)缩小　
(3)右　
(4)上

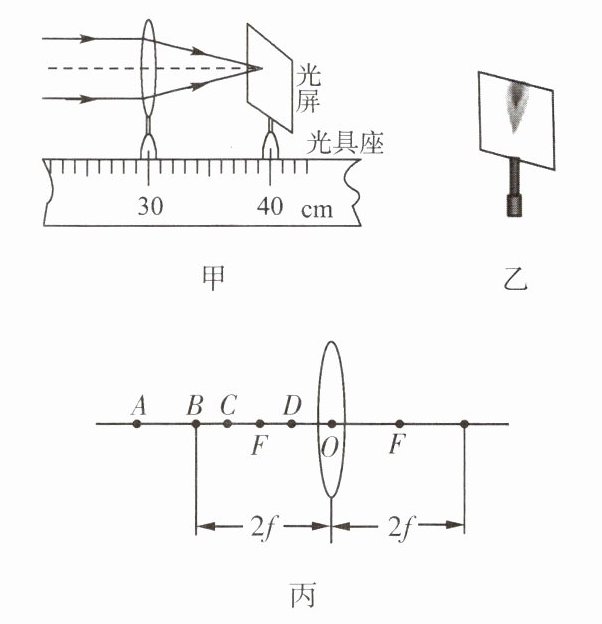

4. 在“探究凸透镜成像规律”实验中：

(1)如图甲所示,该透镜的焦距 f = 10cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上后,点燃蜡烛,在光屏上得到蜡烛的像如图乙所示,若要让像成在光屏的中心位置,则可以将凸透镜向下(选填“上”或“下”)移动。
(3)如图丙所示,把蜡烛放在光具座上C(选填“A”“B”“C”或“D”)点时,能得到放大的实像。

答案：
(1)10　
(2)下　
(3)C
