1. 如图所示,一束光从棱镜的 $AB$ 面垂直射入,折射后从 $AC$ 面射出,请画出这束光透过棱镜的光路图。

答案：
如图所示

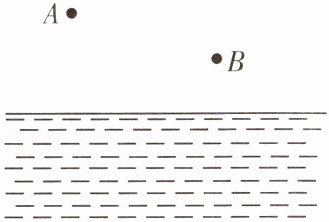

2. 湖面上方有一个发光点 $A$,请画出由 $A$ 点发出,在湖面反射后恰好穿过 $B$ 点的反射光路,并画出湖面下折射光路的大致位置。

答案：
如图所示

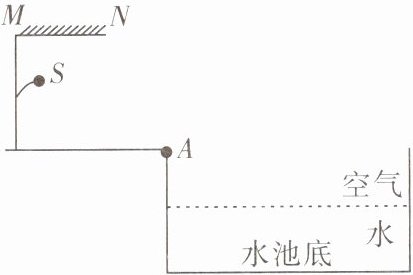

3. 如图所示,水池边有一路灯 $S$,路灯上方有一平面镜 $MN$,$S$ 发出的光能经 $MN$ 反射后射入水中,请画出：
(1)$S$ 在平面镜中所成的像 $S'$；
(2)经 $MN$ 反射后过 $A$ 点的反射光线 $OA$($O$ 为反射光线与平面镜的交点)；
(3)$OA$ 照射到水池底的光路图。

答案：
如图所示

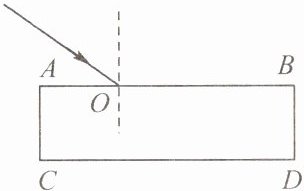

4. 在图中画出光线从空气斜射入玻璃砖,再折射到空气中的传播路径。

答案：
如图所示

小明在探究光的折射规律时,将光从空气分别射入玻璃和水中,其实验过程如下。

实验一：将光从空气射入玻璃中

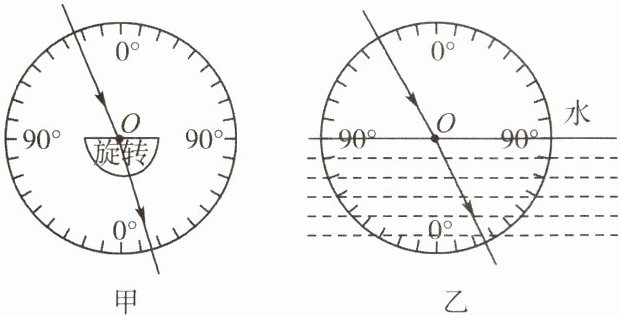

①将半圆形玻璃砖放在标有角度的圆盘上,如图甲所示；
②将一束激光从空气射向玻璃砖的圆心 $O$ 处,激光在 $O$ 处发生折射,记录入射角和折射角；
③逐渐增大入射角,重复步骤②。
实验二：将光从空气射入水中
①将标有角度的圆盘按图乙所示安放；
②将一束激光从空气射向水面 $O$ 处,激光在 $O$ 处发生折射,记录入射角和折射角；
③逐渐增大入射角,重复步骤②。

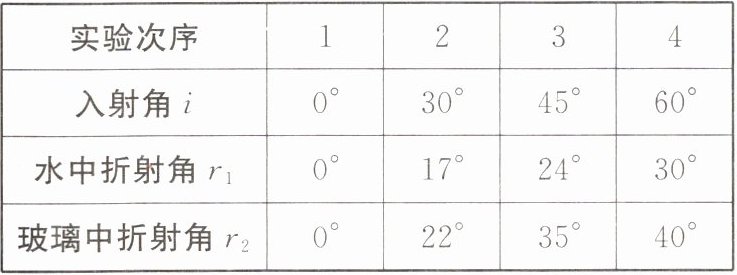

两次实验所测数据如下表所示。

分析以上数据可得：
(1)当光从空气垂直入射到其他透明介质时,传播方向不发生改变。
(2)当光从空气斜射入玻璃或水中时,折射角小于(选填“大于”“小于”或“等于”)入射角。
(3)当光以相同的入射角斜射入不同介质中时,折射角不相等(选填“相等”或“不相等”)。

答案：
(1)不发生改变
(2)小于
(3)不相等
