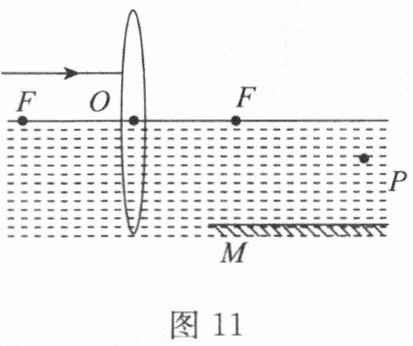

16. 如图11所示，凸透镜的主光轴与水面重合，$ F $是凸透镜的焦点，水下有一块平面镜$ M $，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过$ P $点，请将光路图补充完整。

答案：

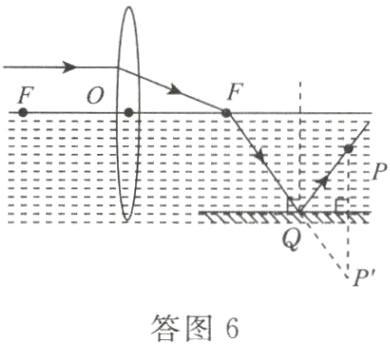

16.如答图6所示

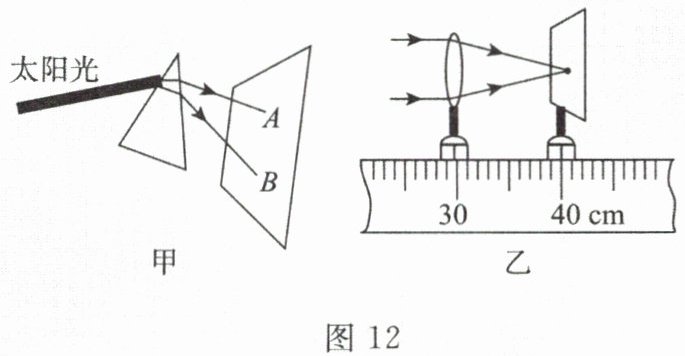

17. 小明在探究光的色散现象时的情景如图12甲所示。
(1)如图12甲所示，在棱镜右侧光屏上的$ AB $范围内可以观察到不同颜色的光，其中$ A $处是红光，这说明白光不是单纯颜色的光；实验中选用白色的光屏是因为白色的光屏可以反射各种色光。
(2)小明对光的色散产生的原因进行了思考：产生光的色散现象的原因是白光中包含的不同颜色的光通过三棱镜发生折射(选填“反射”或“折射”)时的偏折程度不同。受此启发，在测量凸透镜的焦距时，小明想：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否不同呢？请写出你的推断：红光对凸透镜的焦距大，你推断的理由是：红光偏折程度小。
(3)图12乙是测凸透镜焦距的原理图，实验时移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是10.0$ cm $。

答案： 17.
(1)红 白色的光屏可以反射各种色光
(2)折射 红 红光偏折程度小
(3)最小最亮 10.0
