《2025年轻松作业本八年级物理上册江苏版》

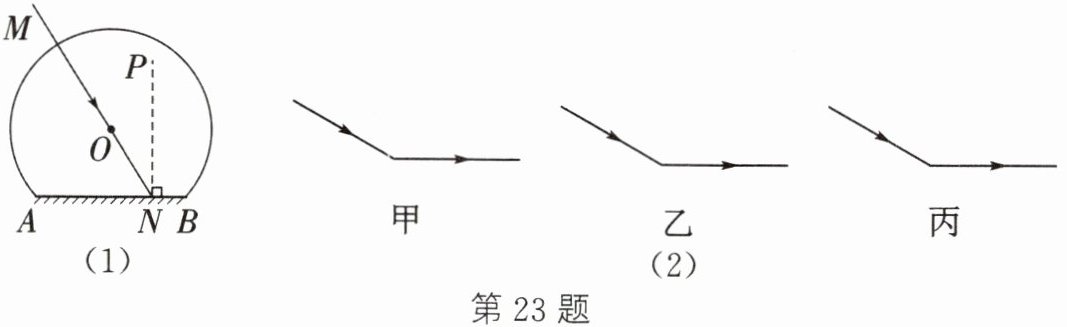

23. (1)一个底面镀银的球冠形玻璃球放置在水平桌面上,其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。

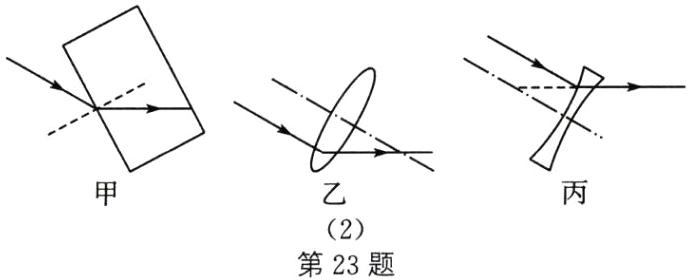

(2)如图所示是入射光线和出射光线的示意图,请在图中填上三种不同的光学元件。

答案：
如图所示
　　　　　　　　
　

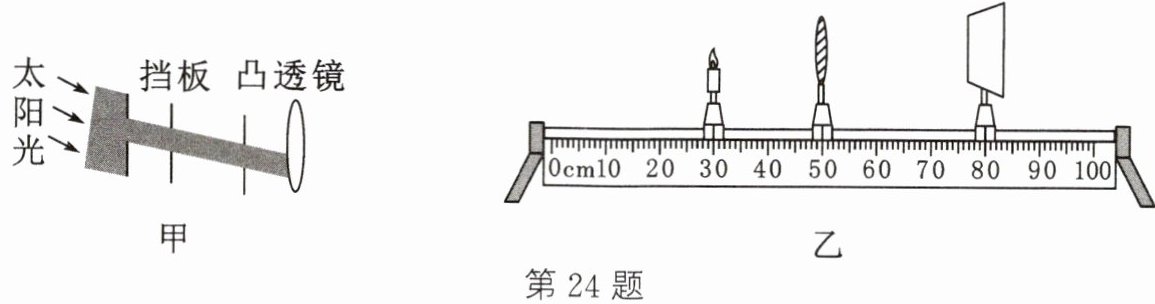

24. (2024·威海)探究凸透镜成像的规律。

第一步：测量凸透镜焦距。
(1)让太阳光依次通过多个带孔的挡板,得到平行光后照射到凸透镜上,如图甲所示。若想找到透镜焦点,应顺时针(顺时针/逆时针)旋转透镜。找到焦点的位置后,测出透镜的焦距为15 cm。
第二步：探究成像规律。
正确安装并调节实验器材,实验过程中凸透镜始终处于50 cm刻度处。
(2)图乙中光屏上能(能/不能)承接到清晰的像。
(3)将蜡烛移至15 cm刻度处,若想在光屏上承接到清晰的像,光屏应向右(左/右)移动,请写出生活中利用该成像特点的一个实例：投影仪。
(4)当光屏上成清晰的像时,若用遮光板遮住透镜上半部分,像如何变化？像依然完整,但亮度变暗。

答案：
(1)顺时针　
(2)不能　
(3)左　照相机　
(4)像仍然完整但会变暗
