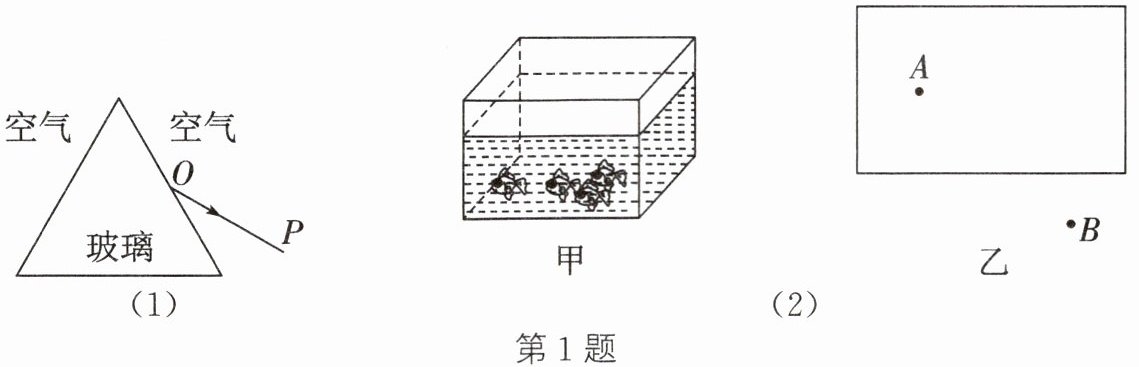

1.(1)一束光线从空气中斜射入玻璃三棱镜,经过两次折射后从 OP 射出,请画出完整光路。
(2)如图甲是小明家的鱼缸,鱼缸左侧的玻璃上有一条鱼的像。图乙是其简化图,A 为鱼缸中实际的鱼,B 为小明眼睛的位置。请你在图乙中画出:鱼 A 在左侧玻璃中的像 A'和小明在鱼缸前方看到水中鱼的大致光路图。

答案：
第1题

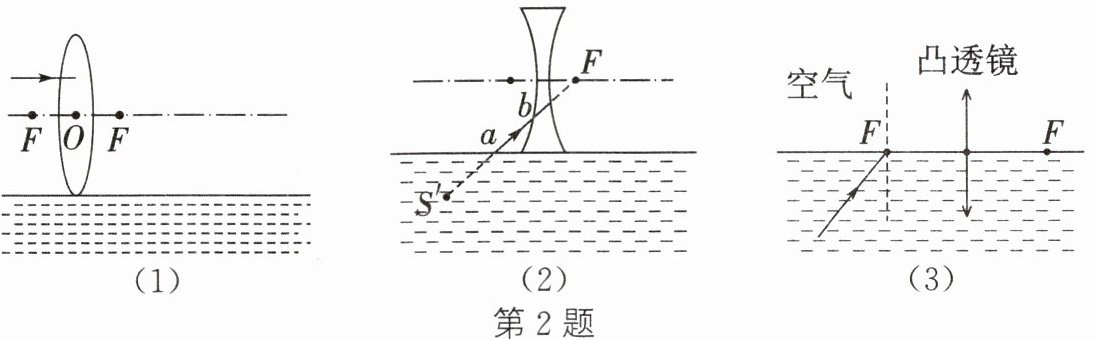

2.(1)(2024·达州)一束平行于主光轴的光线,经凸透镜折射后在水面发生反射和折射,请完成光路图。
(2)S'是点光源S(未画出)在水中所成的像,S 发出的一条光线经水面反射后沿 ab 方向恰好射向凹透镜右侧焦点 F。请画出点光源 S 的位置以及光线 ab 经凹透镜后的折射光线。
(3)如图所示,凸透镜的主光轴恰好与水面重合,一条光线斜射到水面,在焦点 F 处发生折射。请在图中画出射出水面的折射光线以及经过凸透镜折射的出射光线。

答案：
第2题

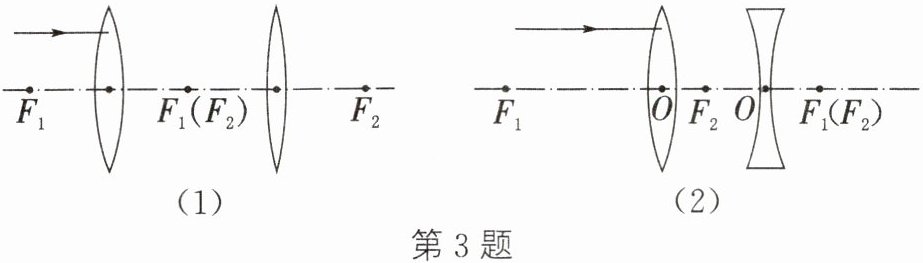

3.(1)如图所示$,F_1$和$ F_2$分别是两个凸透镜的焦点,且在两透镜中央的两个焦点$ F_1、$$F_2$重合,一束光线通过两个凸透镜,画出这条光线的光路图。
(2)如图所示$,F_1$是凸透镜的焦点$,F_2$是凹透镜的焦点,右侧$ F_1、$$F_2$重合,一束光线通过凸透镜和凹透镜,画出这条光线的光路图。

答案：
第3题

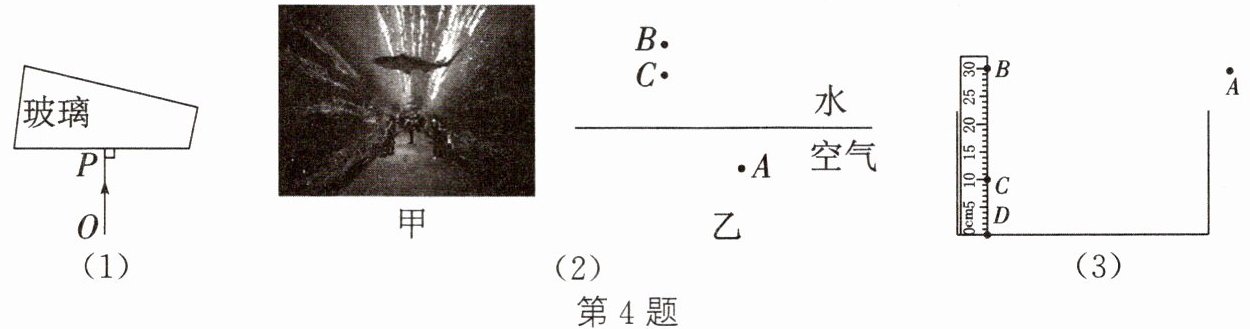

4.(1)在图中画出垂直于玻璃砖的光线 OP 经过玻璃砖射出的光路图。
(2)如图甲所示,游客徒步在海底隧道间,可以看到漂亮的海底世界,在图乙中,A、B、C 三点分别是游客的眼睛、真实鱼以及游客观察到的鱼的位置,请你画出游客看到水中鱼的光路图。
(3)为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从 A 处向水中看去,看到刻度尺上 B 点在水中所成的像位于 C 点,同时看到水中 D 点的像也位于 C 点。请据此:
① 用虚线画出水面位置。
② 完成看到 D 点的光路图。

答案：
第4题
