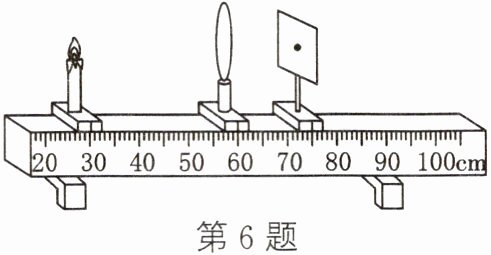

6. 烛焰通过焦距为a的甲凸透镜在光屏上成清晰的像,如图所示。现用焦距为20 cm的乙凸透镜替换甲,不改变蜡烛和凸透镜的位置,关于乙凸透镜的成像情况,正确的说法是( )


A.要在光屏上成清晰的像,光屏应向右移动
B.要在光屏上成清晰的像,光屏应向左移动
C.移动光屏,可以得到一个清晰缩小的实像
D.移动光屏,可以得到一个清晰放大的虚像

答案： A

7. 在做“探究凸透镜成像的规律”的实验中,凸透镜焦距是10 cm,当光屏距凸透镜16 cm时,烛焰在光屏上成清晰的像。若光屏不动,将凸透镜向光屏方向移动了2 cm,要使光屏上再次得到清晰的像,下列说法正确的是 ( )

A.蜡烛不动,像变小
B.蜡烛靠近凸透镜,像变小
C.蜡烛远离凸透镜,像变大
D.蜡烛远离凸透镜,像变小

答案： D

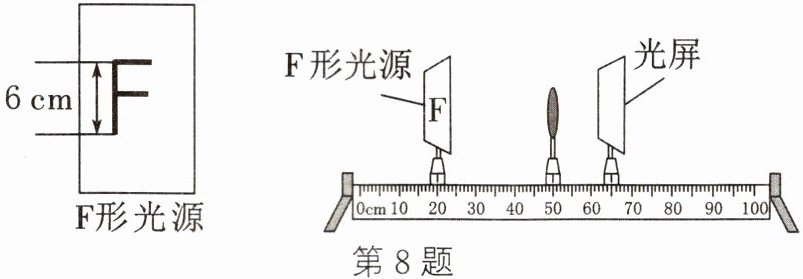

8. (2024·贵州)如图所示,用焦距为10 cm的凸透镜、高度为6 cm的F形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律,通过测量像的高度反映像的大小。

(1)若要测量光源在光屏上所成像的高度,还需要的测量工具是______。

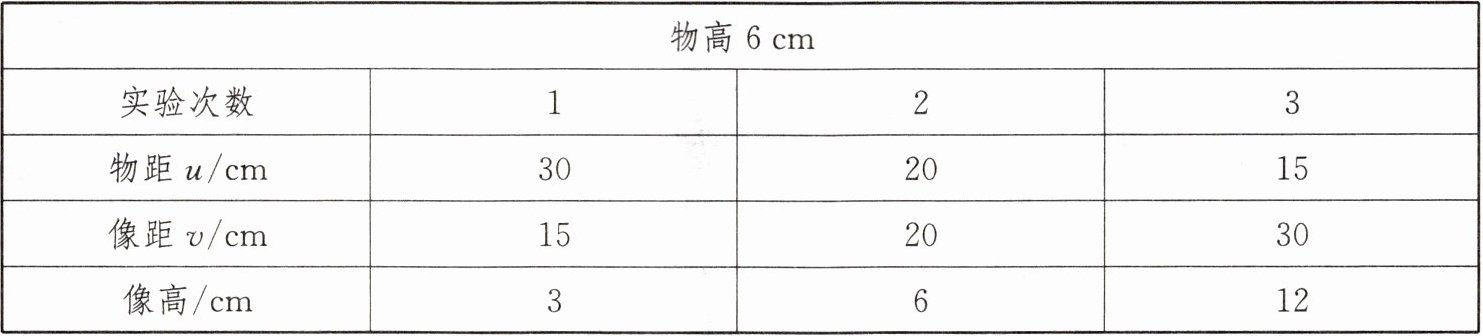

(2)将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如下表。分析表中数据,可得出结论：凸透镜成实像时,物距变小,像距变______,像变______。
|物高6 cm| | | |
|实验次数|1|2|3|
|物距u/cm|30|20|15|
|像距v/cm|15|20|30|
|像高/cm|3|6|12|

(3)继续移动光源至物距为6 cm时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从______(光源/光屏)一侧透过凸透镜观察光源的像,此时______(能/不能)用(1)中的测量工具直接测出观察到的像高？
(4)若保持光源到光屏的距离为45 cm不变,仅移动凸透镜改变物距,则表中第______次实验的成像情况不能探究,理由是：______。

答案： （1）刻度尺 （2）大 大 （3）光屏 不能 （4）2 u+v＜45 cm
