《2025年轻松作业本八年级物理上册江苏版》

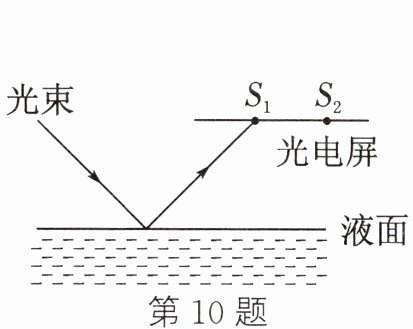

10. 有一光电控制液面高度的仪器,通过光束在液面上的反射光线打到光电屏上来显示液面高度,光路图如图所示。当入射光方向不变,光电屏上的点从$S_1$移到$S_2$时,表示液面 (上升/不变/下降),若此时入射光束与液面的夹角是40°,则反射角的大小是 。

答案： 下降 50°

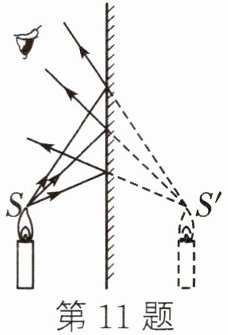

11. 如图所示,进入人眼睛的光线是由 ( )

A.平面镜发出的
B.像S'发出的
C.平面镜反射的
D.人的眼睛发出的

答案： C

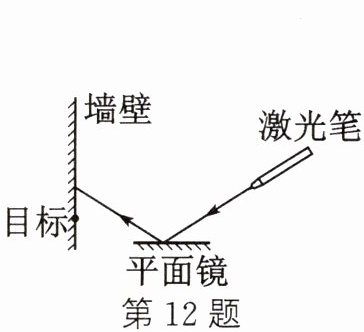

12. 如图所示,若要让反射光射中目标,在激光笔不动的情况下,可将平面镜 ( )

A.竖直向下移动
B.竖直向上移动
C.水平向右移动
D.水平向左移动

答案： A

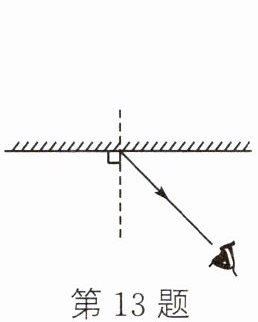

13. (2024·宿迁)如图所示,一束光经黑板反射进入眼睛,请画出入射光线。

答案： 如图所示

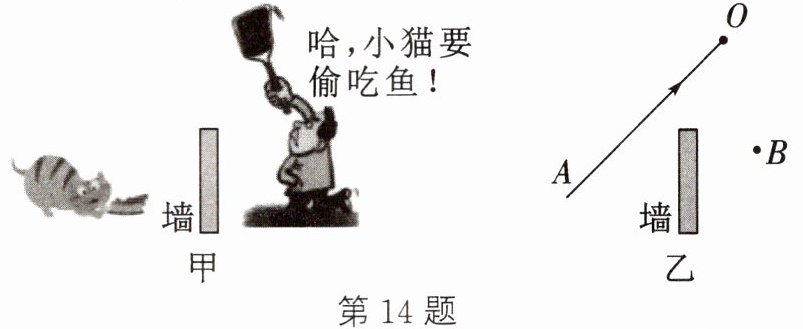

14. (2024·成都)如图甲,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示,AO表示来自小猫的入射光线,O点为入射点,B点为小孟眼睛所在位置。请在图乙中完成作图:① 画出反射光线OB。② 根据光的反射定律画出镜面。(镜面用 表示,保留作图痕迹)

答案： 如图所示

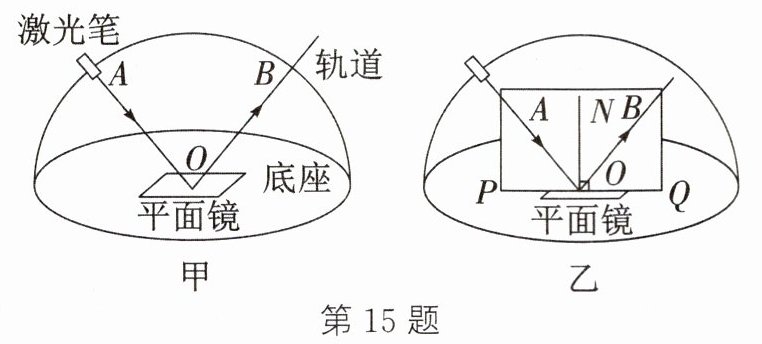

15. (2024·镇江)小红用图甲所示装置探究光的反射定律,平面镜置于水平底座中心,激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的O点。

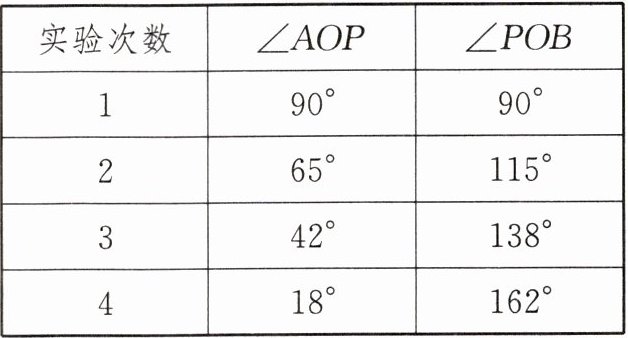

|实验次数|∠AOP|∠POB|
|1|90°|90°|
|2|65°|115°|
|3|42°|138°|
|4|18°|162°|


(1) 为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些 。
(2) 多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光OB挡住入射光AO的现象,如图乙所示,将长方形纸板与AO、OB所在平面重合,其底边PQ紧贴平面镜,在纸板上即可显示出入射光和反射光,多次测量纸板和平面镜的夹角。① 上述实验中测得的夹角均为90°,则反射光线、入射光线所在平面和平面镜相互 。② 在纸板上过O点作出底边PQ的垂线ON,则ON与镜面 ,可知ON为法线。由①②可得:反射光线、入射光线和法线在 内。
(3) 改变入射光的方向,依次记录实验数据如上表所示,分析实验数据可知:入射光线AO逐渐 (靠近/远离)法线ON;∠NOB与∠AON的大小 。

答案：
(1)烟雾
(2)① 垂直 ② 垂直 同一平面
(3)远离 相等
