《2025年轻松作业本八年级物理上册江苏版》

7. 如图所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则光束会聚处和M点的距离是______m,该凸透镜的焦距是______m。

答案： 0.6 0.2

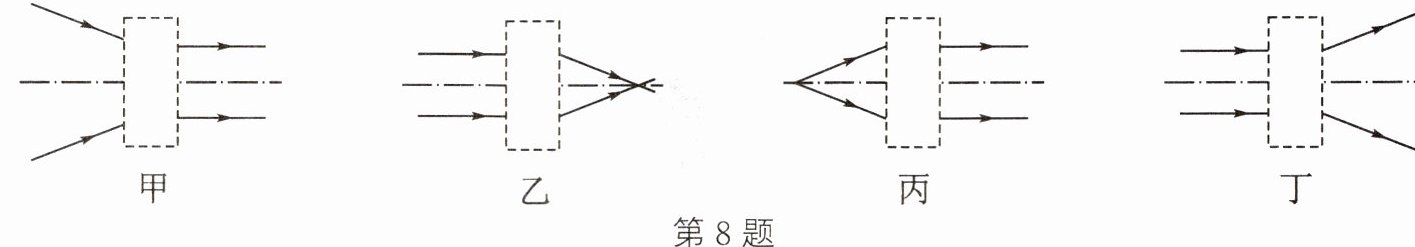

8. 在如图所示的光路图中,分别填入合适的透镜。其中对光有会聚作用的是图( )


A.甲、乙
B.丙、丁
C.甲、丁
D.乙、丙

答案： D

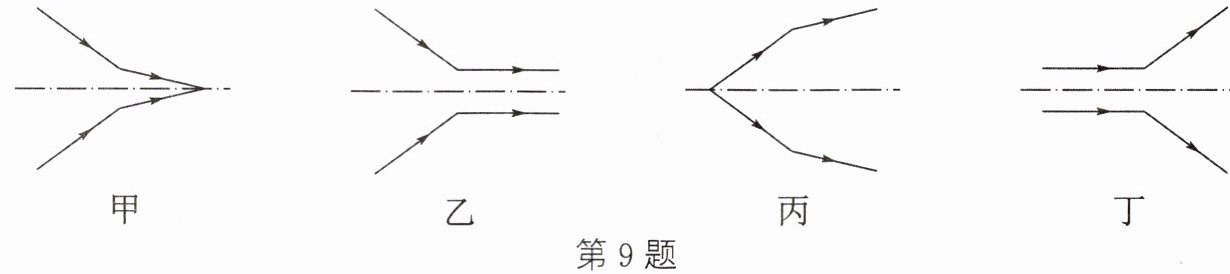

9. 如图画出了光线通过透镜(图中未画出)的情形,其中是凹透镜的有( )


A.甲、乙、丙
B.甲、乙、丁
C.乙、丁
D.甲、乙、丙、丁

答案： B

10. 要使光线发生如图所示的偏折,可供选用的光学元件有:① 平面镜;② 凸透镜;③ 凹透镜;④ 方玻璃砖。能达成该目标的有( )

A.①②
B.②③
C.①③④
D.①②③④

答案： D

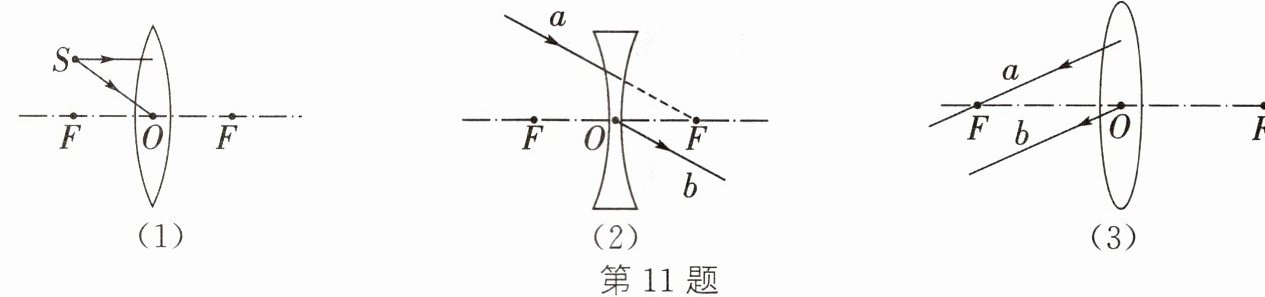

11. (1)请在图中画出从光源S射向透镜的两束光的折射光路。
(2)如图所示,a、b分别为入射光线和折射光线,请画出对应的折射光线和入射光线。
(3)如图所示,请画出这两条折射光线对应的入射光线。

答案：
如图所示

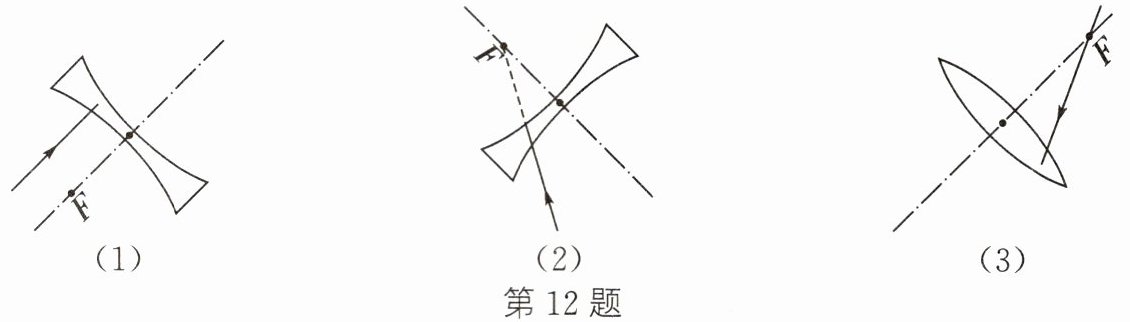

12. 完成下列透镜的光路图。

答案：
如图所示
