《2025年轻松作业本八年级物理上册江苏版》

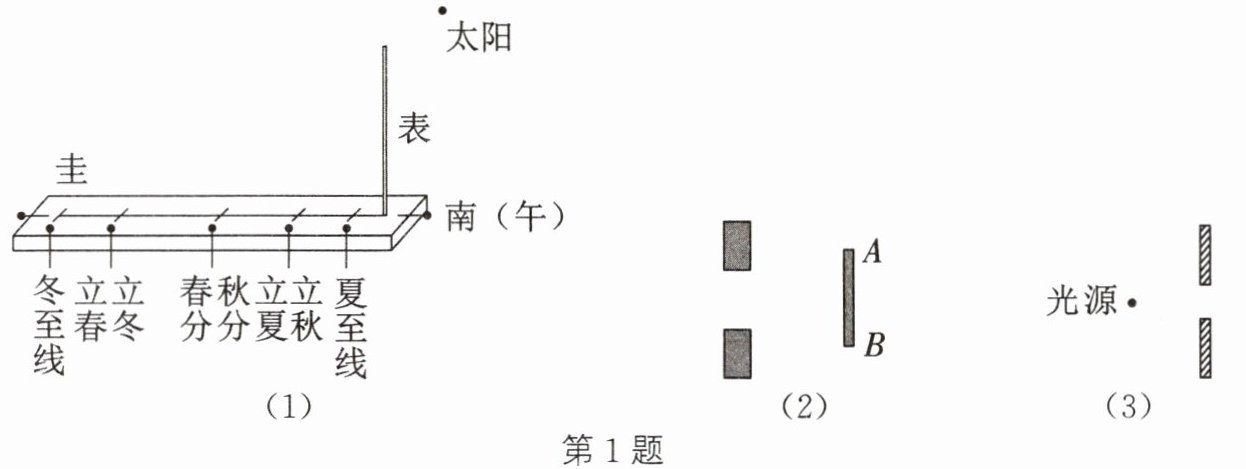

1. 按要求完成作图：

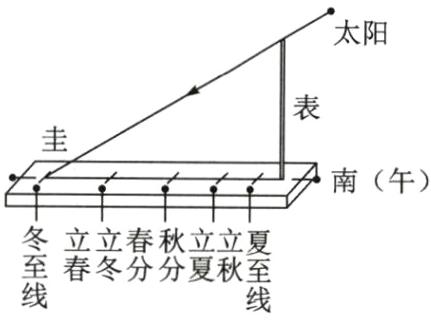

(1)圭表通过直立于地面的杆,记录正午时影子长短变化来确定季节的变化,在图(1)中画出表在圭上形成影子的光路(黑点代表太阳)。
(2)窗口前有一位小孩(用AB表示),在图(2)中用阴影表示出室内可以看到完整小孩的范围。
(3)请在图(3)中用作图的方法表示光通过挡板孔照亮右侧的范围。

答案：

(1)
(2)
(3)

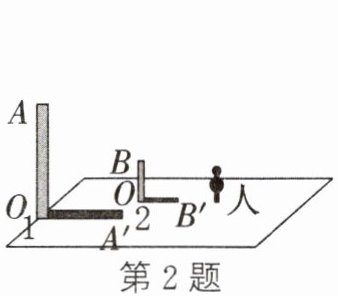

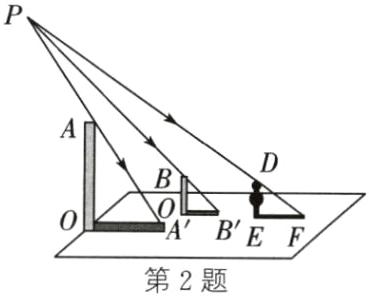

2. 如图所示是两根标杆$O_1A$和$O_2B$及它们在同一点光源下的影子$O_1A'$和$O_2B'。$请在图中画出点光源的位置(用点P表示),并画出人在此点光源下的影子(用线段EF表示)。

答案：

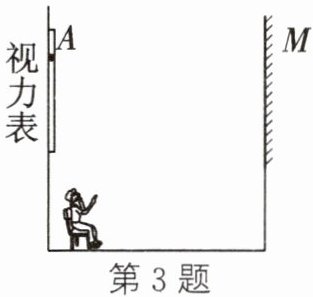

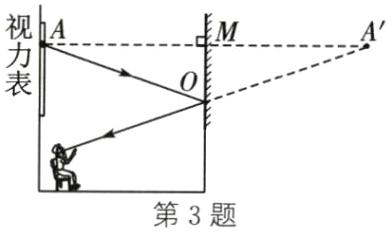

3. 为了在较小的空间内检查视力,可以让被测者背对视力表观察平面镜M中视力表所成的像,请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

答案：

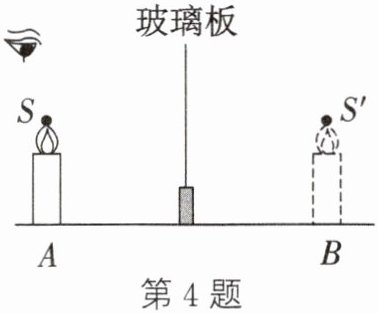

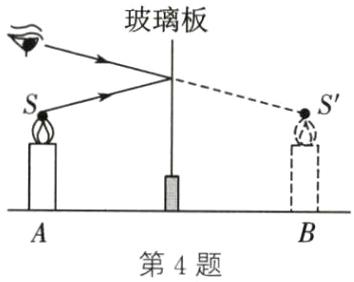

4. (2024·德阳)某实验小组利用如图所示的实验装置探究平面镜成像的特点,S'为烛焰上S点的像点,请在图中画出人眼看到像点S'的一条光路。

答案：

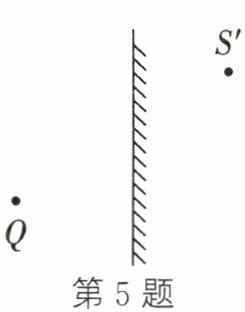

5. (2024·自贡)如图所示,S'是某一发光点S在平面镜里的像,Q是S发出的一束光经平面镜反射后经过的一点,请在图中找到S的位置,并完成光路图。

答案：
