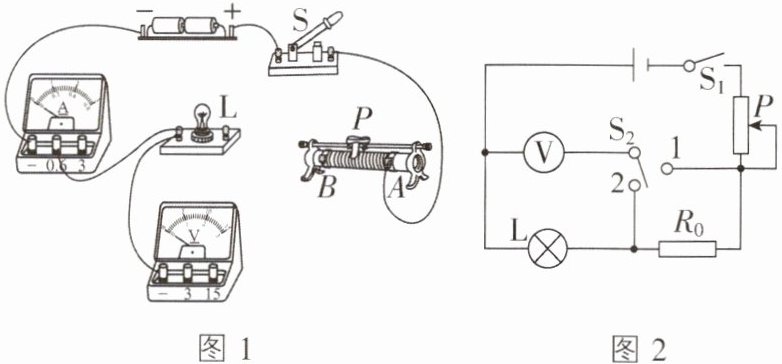

7[2024四川宜宾中考,偏难]某探究小组要测量一个标有“2.5V”字样的小灯泡在正常发光时的电阻,连接了如图1所示的部分电路,已知电源电压恒定,滑动变阻器规格为“50Ω 2A”。
(1)该实验的原理是______。
(2)请用笔画线代替导线,将图1中的电路补充完整。
(3)若连接电路后,闭合开关S,发现无论怎样调节滑动变阻器的滑片,电流表和电压表的示数都不变且较小,出现这种现象的原因是______。
(4)若将滑动变阻器的下接线柱A端接入电路,正确连接电路后,闭合开关S,滑片P向______(填“左”或“右”)滑动时,小灯泡L变亮。
(5)在移动滑片P的过程中,应该观察______表的示数,使小灯泡L正常发光。
(6)当小灯泡正常发光时,电流表示数为0.25A,则小灯泡正常发光时的电阻是______Ω。
(7)完成实验后,小组又设计了如图2所示的电路图,测量该小灯泡L正常发光时的电阻,R₀为定值电阻,S_2为单刀双掷开关,实验步骤如下:
①闭合开关S_1,将开关S_2拨到触点2,移动滑片P,使电压表的示数U_1= ______V。
②保持滑片P的位置不变,再将开关S_2拨到触点1,读出电压表的示数并记为U_2。
③该小灯泡正常发光时的电阻$ R_{L}= $______(用U_1、U_2、R₀表示)。

(1)该实验的原理是______。
(2)请用笔画线代替导线,将图1中的电路补充完整。
(3)若连接电路后,闭合开关S,发现无论怎样调节滑动变阻器的滑片,电流表和电压表的示数都不变且较小,出现这种现象的原因是______。
(4)若将滑动变阻器的下接线柱A端接入电路,正确连接电路后,闭合开关S,滑片P向______(填“左”或“右”)滑动时,小灯泡L变亮。
(5)在移动滑片P的过程中,应该观察______表的示数,使小灯泡L正常发光。
(6)当小灯泡正常发光时,电流表示数为0.25A,则小灯泡正常发光时的电阻是______Ω。
(7)完成实验后,小组又设计了如图2所示的电路图,测量该小灯泡L正常发光时的电阻,R₀为定值电阻,S_2为单刀双掷开关,实验步骤如下:
①闭合开关S_1,将开关S_2拨到触点2,移动滑片P,使电压表的示数U_1= ______V。
②保持滑片P的位置不变,再将开关S_2拨到触点1,读出电压表的示数并记为U_2。
③该小灯泡正常发光时的电阻$ R_{L}= $______(用U_1、U_2、R₀表示)。
答案:
7.
(1)$R=\frac{U}{I}$
(2)如解析图所示
(3)滑动变阻器下方两个接线柱接入了电路
(4)右
(5)电压
(6)10
(7)①2.5 ③$\frac{U_1R_0}{U_2 - U_1}$
[解析]
(1)实验中用电压表测灯泡两端的电压,用电流表测通过灯泡的电流,根据$R=\frac{U}{I}$求出灯泡的电阻,因此该实验的原理是$R=\frac{U}{I}$。
(2)实验中,滑动变阻器应与灯泡串联,电压表应并联在灯泡两端,电源由两节干电池串联组成,因此电压表选择小量程;滑动变阻器按照“一上一下”的原则接入电路,如图所示。
(3)连接电路后,闭合开关S,发现无论怎样调节滑动变阻器的滑片,电流表和电压表的示数都不变且较小,说明滑动变阻器的滑片没有起到调节电阻大小的作用,且变阻器接入电路的电阻较大,可能是将滑动变阻器的下方两个接线柱接入了电路。
(4)正确连接电路,闭合开关前,滑动变阻器滑片应移动到阻值最大处,则若将滑动变阻器的下接线柱A端接入电路,闭合开关后,要想移动滑片时小灯泡变亮,则应增大灯泡两端的电压,减小滑动变阻器分得的电压,根据串联分压原理可知,应减小滑动变阻器接入电路的电阻,因此应将滑片向右移动。
(5)在移动滑片P的过程中,应该观察电压表的示数,使电压表示数等于灯泡正常发光时的电压,即2.5V。
(6)当小灯泡正常发光时,电流表示数为0.25A,则小灯泡正常发光时的电阻是$R_L=\frac{U_L}{I_L}=\frac{2.5V}{0.25A}=10\Omega$。
(7)①闭合开关$S_1$,将开关$S_2$拨到触点2,此时$R_0$、滑动变阻器和灯泡串联,电压表测灯泡两端电压,移动滑片,使电压表的示数$U_1$为小灯泡正常发光时的电压,即2.5V;②保持滑片P的位置不变,再将开关$S_2$拨到触点1,此时电压表测$R_0$和灯泡两端总电压,灯泡仍正常发光,读出电压表的示数并记为$U_2$;③$R_0$两端电压为$U_0 = U_2 - U_1$,灯泡正常发光时的电流:$I = I_0=\frac{U_0}{R_0}=\frac{U_2 - U_1}{R_0}$,该小灯泡正常发光时的电阻$R_L=\frac{U_L}{I}=\frac{U_1}{\frac{U_2 - U_1}{R_0}}=\frac{U_1R_0}{U_2 - U_1}$。
7.
(1)$R=\frac{U}{I}$
(2)如解析图所示
(3)滑动变阻器下方两个接线柱接入了电路
(4)右
(5)电压
(6)10
(7)①2.5 ③$\frac{U_1R_0}{U_2 - U_1}$
[解析]
(1)实验中用电压表测灯泡两端的电压,用电流表测通过灯泡的电流,根据$R=\frac{U}{I}$求出灯泡的电阻,因此该实验的原理是$R=\frac{U}{I}$。
(2)实验中,滑动变阻器应与灯泡串联,电压表应并联在灯泡两端,电源由两节干电池串联组成,因此电压表选择小量程;滑动变阻器按照“一上一下”的原则接入电路,如图所示。
(3)连接电路后,闭合开关S,发现无论怎样调节滑动变阻器的滑片,电流表和电压表的示数都不变且较小,说明滑动变阻器的滑片没有起到调节电阻大小的作用,且变阻器接入电路的电阻较大,可能是将滑动变阻器的下方两个接线柱接入了电路。
(4)正确连接电路,闭合开关前,滑动变阻器滑片应移动到阻值最大处,则若将滑动变阻器的下接线柱A端接入电路,闭合开关后,要想移动滑片时小灯泡变亮,则应增大灯泡两端的电压,减小滑动变阻器分得的电压,根据串联分压原理可知,应减小滑动变阻器接入电路的电阻,因此应将滑片向右移动。
(5)在移动滑片P的过程中,应该观察电压表的示数,使电压表示数等于灯泡正常发光时的电压,即2.5V。
(6)当小灯泡正常发光时,电流表示数为0.25A,则小灯泡正常发光时的电阻是$R_L=\frac{U_L}{I_L}=\frac{2.5V}{0.25A}=10\Omega$。
(7)①闭合开关$S_1$,将开关$S_2$拨到触点2,此时$R_0$、滑动变阻器和灯泡串联,电压表测灯泡两端电压,移动滑片,使电压表的示数$U_1$为小灯泡正常发光时的电压,即2.5V;②保持滑片P的位置不变,再将开关$S_2$拨到触点1,此时电压表测$R_0$和灯泡两端总电压,灯泡仍正常发光,读出电压表的示数并记为$U_2$;③$R_0$两端电压为$U_0 = U_2 - U_1$,灯泡正常发光时的电流:$I = I_0=\frac{U_0}{R_0}=\frac{U_2 - U_1}{R_0}$,该小灯泡正常发光时的电阻$R_L=\frac{U_L}{I}=\frac{U_1}{\frac{U_2 - U_1}{R_0}}=\frac{U_1R_0}{U_2 - U_1}$。

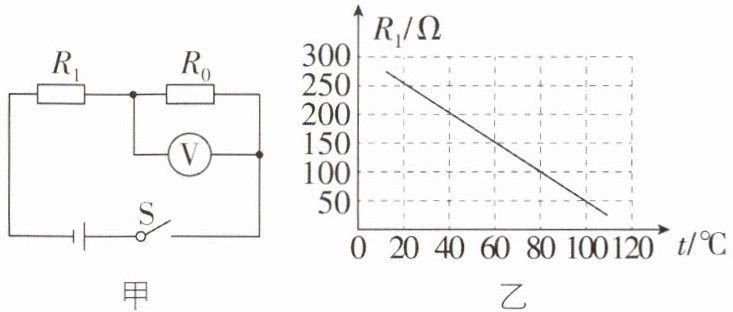

8[中]亮亮设计了一个用电压表的示数变化反映被测环境温度变化的电路,其电路原理图如图甲所示,电源电压不变,电压表的测量范围为0~3V,R₀是定值电阻$,R₀= 300Ω,R_1$是热敏电阻,其电阻随环境温度变化的关系如图乙所示。闭合开关S后,当环境温度为40℃时,电压表的示数为2.4V,求:
(1)当环境温度为40℃时,通过R₀的电流。
(2)电源电压。
(3)当被测环境温度为80℃时,电压表的示数。

(1)当环境温度为40℃时,通过R₀的电流。
(2)电源电压。
(3)当被测环境温度为80℃时,电压表的示数。
答案:
8.【解】由图甲可知,$R_1$与$R_0$串联,电压表测$R_0$两端电压。
(1)环境温度为40℃时,电压表的示数为2.4V,根据欧姆定律可得,通过$R_0$的电流:$I_0=\frac{U_0}{R_0}=\frac{2.4V}{300\Omega}=0.008A$。
(2)由图乙可知,当环境温度为40℃时,热敏电阻$R_1$的阻值为200Ω,根据欧姆定律可得,此时$R_1$两端的电压:$U_1 = IR_1 = I_0R_1 = 0.008A×200\Omega = 1.6V$,因串联电路中电源电压等于各分电压之和,所以电源电压:$U = U_0 + U_1 = 2.4V + 1.6V = 4V$。
(3)由图乙可知,被测环境温度为80℃时,$R_1$的阻值为100Ω,根据欧姆定律可得,此时电路中的电流$I'=\frac{U}{R_0 + R_1'}=\frac{4V}{300\Omega + 100\Omega}=0.01A$,此时电压表的示数为$U_0' = I'R_0 = 0.01A×300\Omega = 3V$。
(1)环境温度为40℃时,电压表的示数为2.4V,根据欧姆定律可得,通过$R_0$的电流:$I_0=\frac{U_0}{R_0}=\frac{2.4V}{300\Omega}=0.008A$。
(2)由图乙可知,当环境温度为40℃时,热敏电阻$R_1$的阻值为200Ω,根据欧姆定律可得,此时$R_1$两端的电压:$U_1 = IR_1 = I_0R_1 = 0.008A×200\Omega = 1.6V$,因串联电路中电源电压等于各分电压之和,所以电源电压:$U = U_0 + U_1 = 2.4V + 1.6V = 4V$。
(3)由图乙可知,被测环境温度为80℃时,$R_1$的阻值为100Ω,根据欧姆定律可得,此时电路中的电流$I'=\frac{U}{R_0 + R_1'}=\frac{4V}{300\Omega + 100\Omega}=0.01A$,此时电压表的示数为$U_0' = I'R_0 = 0.01A×300\Omega = 3V$。
