《2025年初中必刷题九年级物理上册教科版》

1 [2025 四川泸州期中]关于如图所示的滑动变阻器,下列说法不正确的是(D)

A.③是金属杆,是用电阻较小的合金制成的
B.接线柱 C、D 都能通过滑片②与电阻丝相连接
C.滑动变阻器应按照“一上一下”的原则接入电路中
D.要使滑片②右移时连入电路的阻值变大,可以连接 B、C 接线柱

答案： D 【解析】由图可知，③是金属杆，是用电阻较小的金属制成的，滑片与金属杆之间是接通的，所以接线柱 C、D 都能通过滑片②与电阻丝相连接，故 A、B 正确，不符合题意；滑动变阻器应按照“一上一下”的原则接入电路中，故 C 正确，不符合题意；要使滑片②右移时变阻器接入电路的阻值变大，可以连接 A、C 接线柱或 A、D 接线柱，故 D 错误，符合题意。故选 D。

如图是亮亮同学连接的实物电路图。关于滑动变阻器,下列判断错误的是(C)
A.闭合开关前,滑片 P 应滑到最右端,是为了保护电路
B.铭牌“10 Ω 2 A”,其中 10 Ω 表示滑动变阻器的调节范围是 0~10 Ω
C.滑片 P 向左滑动,滑动变阻器接入电路的电阻增大
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用

答案： C 【解析】闭合开关前，滑片 P 应滑到最右端，此时滑动变阻器接入电路的电阻最大，这样做的目的是保护电路，故 A 正确；滑动变阻器铭牌标有“10 Ω 2 A”，10 Ω 表示滑动变阻器能连入电路的最大电阻是 10 Ω，则滑动变阻器的调节范围是 0~10 Ω，故 B 正确；滑片 P 向左滑动，滑动变阻器接入电路的电阻丝的长度变短，接入电路的电阻减小，故 C 错误；滑动变阻器接入电路中时要采用“一上一下”的接线原则，故 D 正确。

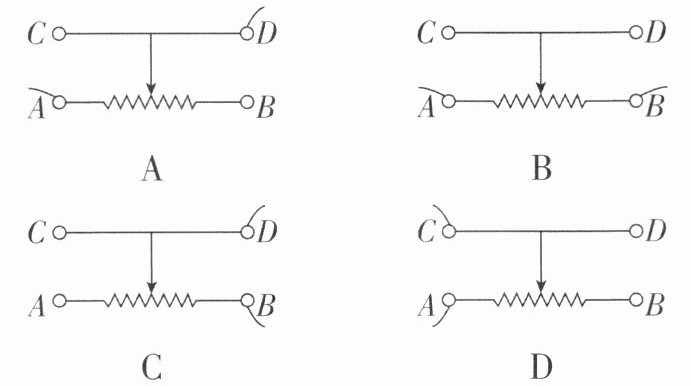

3 [2024 山东菏泽期末,中]如图所示,向右移动滑片,滑动变阻器接入电路的电阻变小的是(C)

答案： C 【解析】图 A、D 中滑片向右移动时，滑动变阻器接入电路的电阻丝的长度变长，连入电路的电阻变大；图 C 中滑片向右移动时，滑动变阻器接入电路的电阻丝的长度变短，连入电路的电阻变小；图 B 中滑片向右移动时，滑动变阻器接入电路的电阻丝的长度不变，连入电路的电阻大小不变。

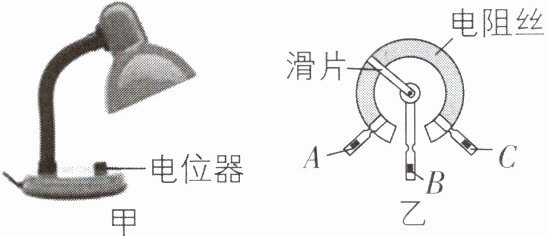

4 [2024 四川成都调研,中]如图,甲为某可调亮度的台灯,乙为该台灯用到的电位器的结构图,A、B、C 为电位器的三个接线柱,转动滑片可调节灯泡亮度。下列分析正确的是(D)

A.电位器应该与台灯的灯泡并联
B.若只将 A、C 接入电路,顺时针旋转滑片,灯泡变暗
C.若只将 A、B 接入电路,顺时针旋转滑片,灯泡变亮
D.若只将 B、C 接入电路,将电阻丝做得更细些,以相同速度顺时针旋转滑片,灯泡亮度变化更明显

答案： D 【解析】通过调节电位器，可改变通过灯泡的电流大小，改变灯泡的亮度，所以图中电位器应与灯泡串联，故 A 错误；若只将 A、C 接入电路，则电位器的全部电阻丝接入电路，旋转滑片不能起到改变电阻的作用，无法改变通过灯泡的电流，所以不能改变灯泡的亮度，故 B 错误；若只将 A、B 接入电路，则是滑片左边的电阻丝接入了电路，滑片顺时针转动时，电位器连入电路的电阻变大，通过灯泡的电流变小，灯泡变暗，故 C 错误；将 B、C 接入电路，只将电阻丝做得更细些，则电阻丝单位长度的电阻变大，以相同速度顺时针旋转滑片，电位器接入电路的电阻变化较大，通过灯泡的电流变化较大，灯泡亮度变化更明显，故 D 正确。

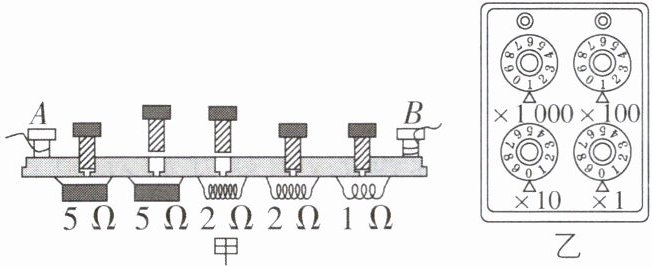

5 如图甲是插入式电阻箱的结构示意图,图中 A、B 两个接线柱之间的电阻值是7Ω；如图乙是旋盘式电阻箱的面板示意图,此时电阻箱的读数是1100Ω。

答案： 7 1 100 【解析】插入式电阻箱的原理是利用铜塞插入或拔出时连入电路中电阻丝的阻值不同来改变接入电路中的电阻。把铜塞拔出时，原铜塞下方的电阻丝就接入电路中，铜塞插入时，铜塞下方的电阻丝因被短路而不会接入电路中，根据上述原理，图甲中 A、B 两接线柱间的电阻值为 $ R_{AB}=5\ \Omega + 2\ \Omega = 7\ \Omega $。旋盘式电阻箱的读数方法是：分别读出每个表盘上旋钮下方指针对应的数字，并用该数字乘底下的倍数，最后将四个数据相加即可，故由此可读出图乙中旋盘式电阻箱的示数为 $ R=1× 1000\ \Omega + 1× 100\ \Omega + 0× 10\ \Omega + 0× 1\ \Omega = 1100\ \Omega $。

6 [中]如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为能达到目的的方案是(C)

答案： C 【解析】A 中灯泡和滑动变阻器滑片以下被导线短路，灯泡不亮，滑动变阻器不能调节灯泡的亮度，A 不符合题意。B 中滑动变阻器的滑片以上被短路，灯泡和滑动变阻器的滑片以下并联，并并联电路各支路独立工作，互不影响，所以滑动变阻器不能改变灯泡的亮度，B 不符合题意。C 中滑动变阻器的滑片以上和灯泡串联，移动滑动变阻器的滑片，可以改变电路中的电阻，从而改变电路中的电流，改变灯泡的亮度，C 符合题意。D 中灯泡和滑动变阻器都被短路，灯泡不能发光，滑动变阻器不能调节灯泡的亮度，D 不符合题意。故选 C。
