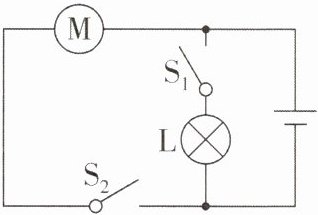

1 [2024 湖南衡阳期末,中]如图所示是简化了的玩具车的电路图,以下说法中正确的是(B)

A.开关$ S_1 $控制整个电路
B.电动机与小灯泡工作时互不影响
C.开关$ S_1、$$S_2 $都闭合时电动机与小灯泡是串联的
D.开关$ S_1、$$S_2 $都闭合时,如果电动机被短路,小灯泡仍可以工作

答案： B 【解析】S₁与小灯泡串联，S₁只控制小灯泡→A错误；S₁、S₂都闭合时，电动机与小灯泡并联，两者互不影响→B正确，C错误；并联时某一支路被短路，则整个电路短路，小灯泡不能工作→D错误。故选B。

如图所示的电路,各元件完好,导线连接稳固,下列说法错误的是(D)
A.只闭合$ S_2,$灯泡$ L_1、$$L_2 $串联
B.只闭合$ S_1、$$S_3,$灯泡$ L_1、$$L_2 $并联
C.同时闭合$ S_1、$$S_2、$$S_3,$灯泡$ L_1、$$L_2 $都不发光
D.只闭合$ S_1、$$S_2,$灯泡$ L_1、$$L_2 $都发光

答案： D 【解析】只闭合 S₂，灯 L₁、L₂首尾顺次连接，属于串联，故 A 正确；只闭合 S₁、S₃，灯 L₁、L₂首首相连、尾尾相连，属于并联，故 B 正确；同时闭合 S₁、S₂、S₃，电源正极和负极通过导线直接相连，电源短路，灯 L₁、L₂都不发光，故 C 正确；只闭合 S₁、S₂，灯 L₁被短路，则只有灯 L₂亮，故 D 错误。

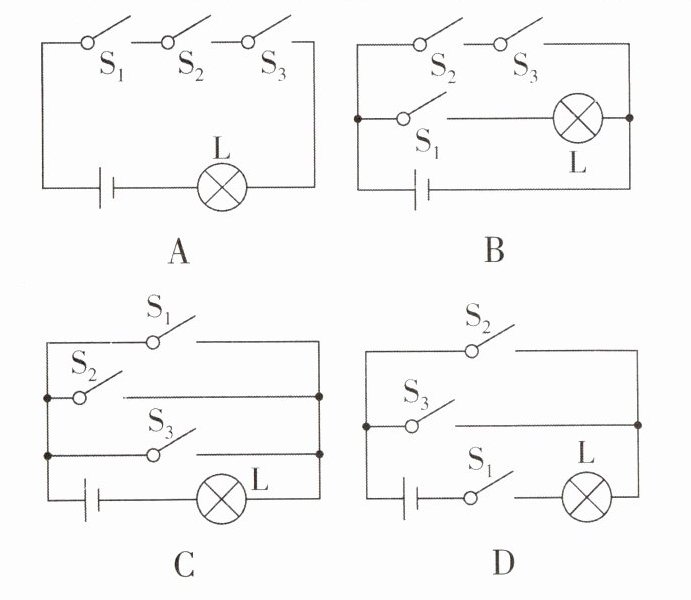

3 新素材 [2025 四川成都质检,中]某新款智能手机解锁点亮手机屏幕可简化为由三个开关控制的电路,三个开关分别是$ S_1($密码解锁)、$S_2($指纹解锁)、$S_3($人脸解锁),小灯泡 L 代替手机屏幕,三种解锁方式任意一种都能解锁点亮手机屏幕,下列电路图中符合要求的是(C)

答案： C 【解析】由题意可知，密码解锁、指纹解锁、人脸解锁都可以单独解锁点亮手机屏幕，说明三个开关并联，然后再与灯泡 L 串联，故 C 符合题意，A、B、D 不符合题意。故选 C。

在如图所示的电路图中,闭合开关$ S_1、$$S_3,$断开开关$ S_2,$则小灯泡$ L_1、$$L_2 $是并联；若同时闭合开关$ S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并 短路 【解析】由电路图可知，当闭合开关 S₁、S₃，断开开关 S₂时，灯 L₁与 S₃串联在一条支路中，灯 L₂与 S₁串联在一条支路中，灯泡 L₁、L₂并联；同时闭合 S₁、S₂、S₃时，相当于用一根导线把电源的正、负极相连，会造成电路短路。

5 请根据表中给出的信息,用笔画线代替导线将实物图连接成完整电路。
|开关状态|灯泡发光情况|
|只闭合 S|$L_1、$$L_2 $均不发光|
|只断开$ S_2$|只有$ L_1 $发光|
|只断开$ S_1$|只有$ L_2 $发光|
|只断开 S|$L_1、$$L_2 $均不发光|

答案：
如图所示

6 核心素养 科学思维 [偏难]如图所示是一种灯的结构示意图(虚线圆圈),内有三只规格相同的灯泡,分别为$ L_1、$$L_2、$$L_3,$且在“a”和“b”处应该分别接入合适的电源或开关$ S_3,$下列分析正确的是( )C
①“a”接开关$ S_3,“b”$接电源$,S_3 $断开$,S_1 $和$ S_2 $闭合,三个灯并联
②“a”接开关$ S_3,“b”$接电源,三个开关都闭合,灯$ L_2、$$L_3 $并联
③“a”接电源,“b”接开关$ S_3,$三个开关都闭合,三个灯并联
④“a”接电源,“b”接开关$ S_3,S_2 $断开$,S_1 $和$ S_3 $闭合,灯$ L_1、$$L_2 $并联

A.①②③
B.①③④
C.②③④
D.只有②④

答案： C 【解析】①“a”接开关 S₃，“b”接电源，S₃断开，S₁和 S₂闭合，L₂、L₃并联后与 L₁串联，故①错误；②“a”接开关 S₃，“b”接电源，三个开关都闭合，电流从电源正极流出分成两条支路，分别经过 L₂、L₃，然后两条支路汇合回到电源负极，所以 L₂、L₃并联，L₁被短路，故②正确；③“a”接电源，“b”接开关 S₃，三个开关都闭合时，电流从电源正极流出分成三条支路，分别经过 L₁、L₂、L₃，然后三条支路汇合回到电源负极，因此三个灯泡并联，故③正确；④“a”接电源，“b”接开关 S₃，S₂断开，S₁和 S₃闭合，灯 L₁、L₂并联，故④正确。
解题关键 由只断开开关 S，L₁、L₂均不发光，可确定开关 S 在干路上；由只断开开关 S₂只有 L₁发光，只断开开关 S₁只有 L₂发光，可确定两灯泡并联，且开关 S₁控制 L₁所在支路，S₂控制 L₂所在支路。
