《2025年初中必刷题九年级物理上册教科版》

1 [2025河北唐山期中,中]在“探究电流与电压的关系”实验中：

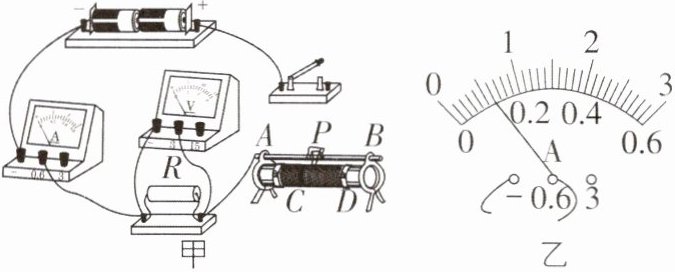

(1)请用笔画线代替导线,将图甲中电路连接完整,要求滑片P向B端滑动时,滑动变阻器接入电路的电阻变大。

(2)小明正确连接电路后,移动滑片P到某一位置时电流表示数如图乙所示,此时通过电阻的电流为______A,若要增大电阻两端的电压,应将滑片P向______(填“A”或“B”)端移动。
(3)为达到实验目的,滑动变阻器除了起到保护电路的作用外,还起到______的作用。
(4)实验中若用小灯泡代替定值电阻进行探究,分析数据发现通过小灯泡的电流与电压不成正比,原因可能是______。

答案：
1.
(1)如解析图所示
(2)0.12 A
(3)改变定值电阻两端电压
(4)小灯泡的电阻受温度的影响(合理即可)
[解析]

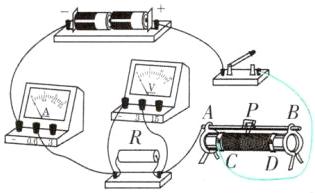

(1)根据题意可知滑片P向B端滑动时，滑动变阻器接入电路的阻值变大，则滑动变阻器C接线柱接入电路，如图所示;

(2)电流表选用小量程，其示数为0.12 A;根据串联电路的分压规律，若要增大电阻两端的电压，应减小滑动变阻器接入电路的电阻，从而减小滑动变阻器分得的电压，则滑片P应向A端移动。
(3)本实验中，需要改变定值电阻两端电压，测量多组电流与电压值，所以滑动变阻器还可以改变定值电阻两端电压，实现多次测量。
(4)实验中不能用小灯泡代替定值电阻来探究电流与电压的关系，因为小灯泡的电阻会随温度的变化而变化，不是定值。

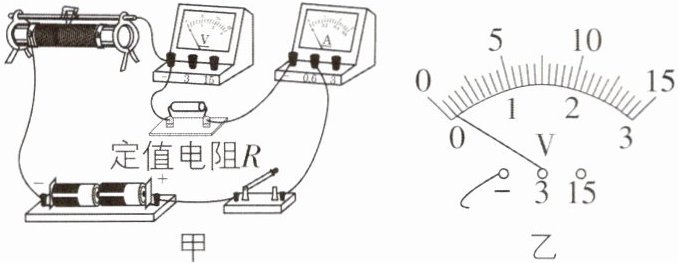

2 [2025黑龙江哈尔滨期中,中]小明用如图甲所示电路探究电压一定时,电流与电阻的关系,电源电压为3V。
(1)小明连接电路前发现电压表指针位置如图乙所示,则他应进行的操作是______；
(2)请用笔画线代替导线将图甲中的电压表正确接入电路；
(3)完成电路连接后,开关闭合前滑动变阻器的滑片应置于最______(填“左”或“右”)端,目的是保护电路；
(4)闭合开关,小明发现无论怎样调节滑动变阻器滑片,电流表指针都不偏转,电压表指针有明显偏转且保持不变,已知导线及各接线柱连接完好,则电路中______出现了______故障；

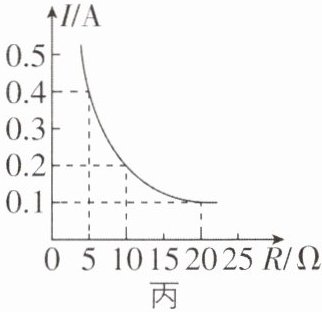

(5)故障排除后继续实验,移动滑片,使电压表示数为2V,记录电流表示数,多次更换定值电阻重复实验,得到电流I与定值电阻R的关系图像如图丙所示,由图像可得出结论：______。

答案：
2.
(1)将电压表进行调零
(2)如解析图所示
(3)右
(4)定值电阻 开路
(5)导体两端的电压一定时，通过导体的电流与导体的电阻成反比
[解析]
(1)连接电路前，电压表指针没有指在零刻度线上，则需要将电压表调零。
(2)电源电压为3 V，电压表选择小量程连入电路，电压表需要并联在定值电阻两端，如图所示。

(3)完成电路连接后，为了保护电路，开关闭合前滑动变阻器的滑片应置于阻值最大处，即最右端。
(4)小明发现无论怎样调节滑动变阻器滑片，电流表指针都不偏转，说明电路可能存在开路，电压表指针有明显偏转且保持不变，说明电压表与电源是连通的，则故障是定值电阻开路。
(5)分析图像可知，电流与电阻的乘积是一个定值，故结论为导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

分析第一组数据,可得到的结论是当电阻一定时，通过导体的电流与导体两端的电压成正比。
分析第二组数据,可得到的结论是当电压一定时，通过导体的电流与导体的电阻成反比。

答案： 3.当电阻一定时，通过导体的电流与导体两端的电压成正比 当电压一定时，通过导体的电流与导体的电阻成反比
