《2025年初中必刷题九年级物理上册教科版》

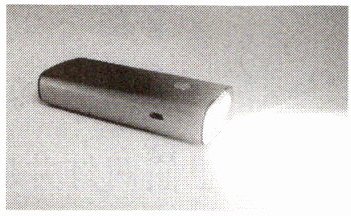

1 [2024 四川巴中期末,中]如图所示的充电宝带有手电筒功能,利用充电宝的手电筒照明或给充电宝充电时,下列关于充电宝的说法正确的是(D)


A.照明时相当于电源,充电时也相当于电源
B.照明时相当于用电器,充电时也相当于用电器
C.照明时相当于用电器,充电时相当于电源
D.照明时相当于电源,充电时相当于用电器

答案： D　[解析]在照明时，充电宝的手电筒发光消耗电能，这部分电能是由充电宝提供的，此时充电宝相当于电源;给充电宝充电时，充电宝消耗电能,相当于电路中的用电器，故ABC 错误,D正确。

关于如图所示的实物电路,下列说法正确的是(B)
A.当闭合 $ S_1 $、断开 $ S_2 $ 时,电路处于开路状态
B.当闭合 $ S_1 $、$ S_2 $ 时,只有 $ L_1 $ 会发光
C.只闭合 $ S_1 $,发现 $ L_1 $ 和 $ L_2 $ 都不发光,可能是 $ L_1 $ 短路
D.只闭合 $ S_1 $,$ L_1 $ 和 $ L_2 $ 都不发光,一定是 $ L_2 $ 开路

答案： B　[解析]由实物电路图可知,当闭合 $S_{1}$、断开 $S_{2}$ 时，$L_{1}$、$L_{2}$ 串联，电路处于通路状态,故A 错误;当闭合 $S_{1}$、$S_{2}$ 时，$L_{2}$ 被短路,只有 $L_{1}$ 会发光,故B正确;只闭合 $S_{1}$ 时，$L_{1}$、$L_{2}$ 串联，发现 $L_{1}$ 和 $L_{2}$ 都不发光，说明电路断路，可能是 $L_{1}$ 断路,也可能是 $L_{2}$ 断路，或者 $L_{1}$、$L_{2}$ 均断路，若是 $L_{1}$ 短路，则 $L_{1}$ 不发光，$L_{2}$ 发光,故C、D错误。

观察小灯泡结构后,老师让同学们只用一根导线就可以点亮小灯泡,同学们设计了如图所示的电路,小灯泡能够发光的是A图,造成短路的是C图,处于开路状态的是B图。

答案： A C B 【解析】题图中，干电池的上端是正极，下端是负极，灯泡的螺旋套和金属顶点与灯丝相连；A图中从电池的正极流出的电流经过灯丝，沿导线回到电池的负极，形成通路，灯泡能发光；B图中电流不能流回电池的负极，处于开路状态；C图中电流没有经过灯泡的灯丝，而是直接沿导线流回电池的负极，会造成短路。

如图为烟花定时点火装置的简化电路图。定时器是一个倒计时自动控制开关,可根据需要预设倒计时。当倒计时为零时,定时器会自动断开(填“闭合”或“断开”),点火器通电从而自动点燃烟花。为确保安全,防止意外,还可以在电路中的B(填“A”或“B”)处安装一个手动开关,若遇突发情况可及时断开手动开关以阻止烟花燃放。该电路中的指示灯除了可以指示电路是否工作以外,还可以防止工作时电路发生短路(填“开路”或“短路”)。

答案： 断开　B　短路[解析]由题和题中电路图可知，当倒计时为零时，定时器会自动断开，点火器通电从而自动点燃烟花。若手动开关安装在B处，断开B处开关，点火器与电源断开连接，整个装置停止工作，可以在遇到突发情况时阻止烟花燃放。该电路中的指示灯除了可以指示电路是否工作以外，还可以防止工作时电路发生短路。

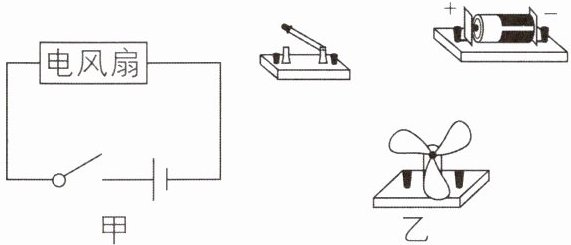

5 [2025 广东广州质检,中]按要求完成下列作图：(1)图甲是把电池和玩具电风扇连接起来的电路图。请在图乙中用笔画线表示导线,连接相应的电路。

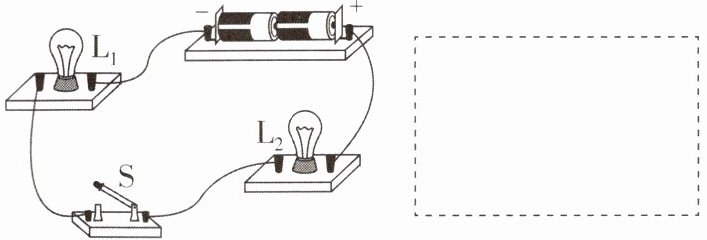

(2)根据实物图,在方框中画出对应的电路图。

答案：

(1)如图所示

(2)如图所示

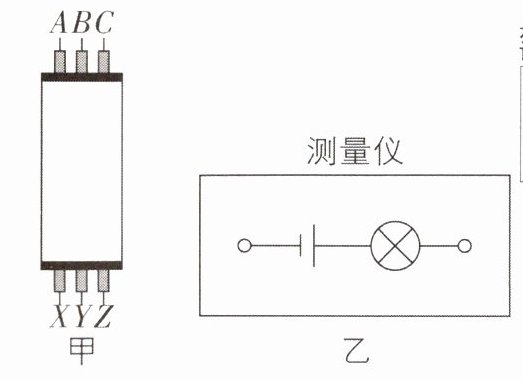

6 核心素养 科学探究 [2025 湖南岳阳期中,偏难]如图甲所示,高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在 XYZ 端把它们区分开,将 A 和 C 拧在一起时,当“测量仪”连接在 X、Y 两端,灯泡发光,则BZ是同一根电线,接着拆开 A 和 C,将 A 和 B 拧在一起,“测量仪”一端必须与Z(填“X”“Y”或“Z”)相连,另一端导线连入电路1次便能将导线辨别开。

答案： BZ　Z　1　[解析]将A和C拧在一起时，当“测量仪”连接在X、Y两端，灯泡发光，说明此时电路是通路，由此可以确定剩下的B和Z是同一根电线的两端，即BZ是同一根电线;将A和B拧在一起，由于BZ是同一根电线，则“测量仪”一端必须与Z端相连，另一端连接X或Y,只需一次即可将导线辨别开，若与X相连，灯泡发光，则电路为通路，说明AX为同一根导线，若灯泡不发光，则电路为开路，说明AY为同一根导线。
