《2025年初中必刷题九年级物理上册教科版》

1 [2024 江苏连云港期末,中]将小灯泡 $ L_1 $ 和 $ L_2 $ 串联起来接入电路,闭合开关后,发现 $ L_1 $ 比 $ L_2 $ 亮,则通过 $ L_1 $ 的电流 $ I_1 $ 和通过 $ L_2 $ 的电流 $ I_2 $ 相比,下列说法正确的是 (A)
A.$ I_1 = I_2 $
B.$ I_1 ＞ I_2 $
C.$ I_1 ＜ I_2 $
D.无法比较

答案： A 【解析】灯L₁、L₂串联在同一电路中，因串联电路中的电流处处相等，所以经过它们的电流是相等的。

(1)选择的两个小灯泡的规格应该是不相同(填“相同”或“不相同”)的;
(2)下表是小罗同学实验中的数据,其中有一个数据是明显错误的,造成该错误的原因可能是在C位置时按照电流表的大量程读数了;
(3)实验中小林同学发现两个串联的小灯泡,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是 (C)

答案：
(1)不相同
(2)在C位置时按照电流表的大量程读数了(合理即可)
(3)C
【解析】
(1)为了使实验结论更具有普遍性，实验中，选择的两个小灯泡的规格应该是不相同的。
(2)串联电路中电流处处相等，C位置的电流是其他位置的5倍，可能是在C位置时按照电流表的大量程读数了。
(3)串联电路各元件相互影响，如果电路发生开路则两灯泡都不亮，故AB不符合题意；在串联电路中如果有灯泡发生短路，则没有电流通过该灯泡，该灯泡不亮，但仍有电流通过其他灯泡，其他灯泡亮，故C符合题意；在串联电路中电流处处相等，灯泡是否发光与其所在位置无关，故D不符合题意。

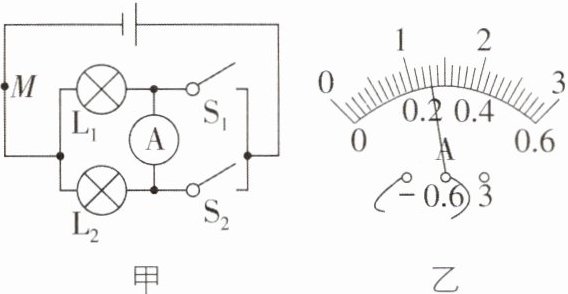

3 [2025 江苏盐城期中,中]小马想比较并联电路中通过 $ L_1 $ 和 $ L_2 $ 的电流的大小关系,他的方案是:按照如图甲所示的电路,只闭合 $ S_1 $ 测出 $ L_2 $ 中的电流 $ I_1 $,只闭合 $ S_2 $ 测出 $ L_1 $ 中的电流 $ I_2 $,比较 $ I_1 $ 和 $ I_2 $ 的大小。请你评估:他的方案是____不可行(填“可行”或“不可行”)的,理由是____电流表正负接线柱会接反。他只拆除图中的电流表(保持其他连接不变),再重新用电流表测出 $ L_1 $ 中的电流 $ I_{L_1} = 0.5A $, $ L_2 $ 中的电流如图乙所示,则通过图甲中 $ M $ 点的电流为____0.76A。

答案： 不可行 电流表正负接线柱会接反 0.76
【解析】小马的实验方案中只能正确测量出通过一个灯泡的电流，测量通过另一个灯泡的电流时会导致电流表的正负接线柱接反，因此不可行；图乙中电流表的测量范围是0~0.6A，分度值是0.02A，读数为0.26A，即通过L₂的电流为0.26A；由图甲知，M点在干路上，则根据并联电路中电流的规律可得M点的电流为I=I₁+I₂=0.5A+0.26A=0.76A。

4 [2024 吉林长春中考节选,中]在“探究并联电路中干路电流与各支路电流的关系”的实验中:

|次数| $ I_A/A $| $ I_B/A $| $ I_C/A $|

|1|0.18|0.24|0.42|
|2|0.22|0.22|0.44|
|3|0.20|0.26|0.46|
|4|0.14| | |

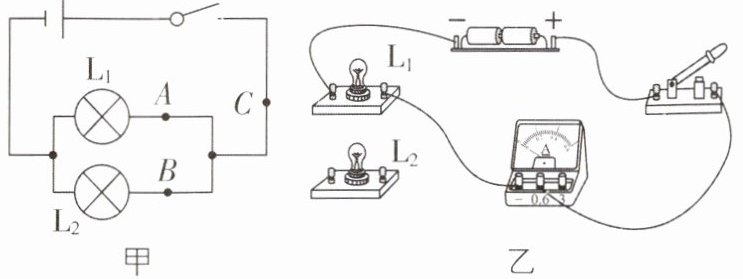

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量流过小灯泡 $ L_1 $ 的电流。连接电路时应____开关。

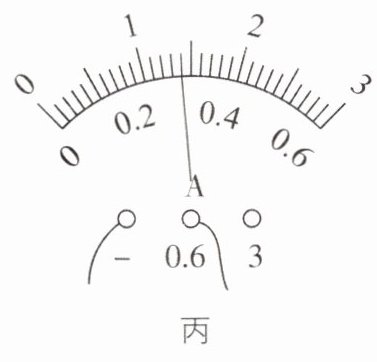

(2)用电流表分别测量通过 $ A、B、C $ 三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第 4 次实验中通过 $ B $ 点的电流如图丙所示,则 $ I_B = $____A;分析数据可知:并联电路中电流的特点是____。

答案：

(1)如解析图所示 断开
(2)0.28 I_C=I_A+I_B(或干路电流等于各支路电流之和)

【解析】
(1)由图甲可知两灯泡并联，开关在干路上，要求电流表测量流过小灯泡L₁的电流，则电流表与L₁串联。连接电路时开关应断开。
(2)由图丙可知，电流表选用的是小量程，分度值为0.02A，示数为0.28A。分析数据可知，并联电路中电流的特点是干路电流等于各支路电流之和，即I_C=I_A+I_B。

5 [2024 重庆渝中区质检]用如图甲所示电路探究电路的电流规律时,电流表 $ A_1、A_2 $ 的示数如图乙所示,则通过灯泡 $ L_1、L_2 $ 的电流分别是 (B)
A.0.7A 0.4A
B.0.3A 0.4A
C.0.14A 0.26A
D.0.7A 1.3A

答案： B 【解析】由图甲可知，灯泡L₁、L₂并联，电流表A₁测干路电流，A₂测通过L₂的电流；电流表A₁选择的是0~3A测量范围，分度值为0.1A，其示数为0.7A，即干路电流为0.7A，电流表A₂选择的是0~0.6A测量范围，分度值为0.02A，其示数为0.4A，即通过灯泡L₂的电流为0.4A，因并联电路中干路电流等于各支路电流之和，所以通过灯泡L₁的电流为I₁=I-I₂=0.7A-0.4A=0.3A。故选B。
