《2025年初中必刷题九年级物理上册教科版》

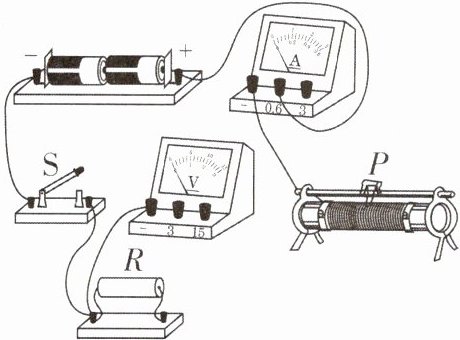

1[2025广东深圳期中]请将下图电路补充完整。
要求:串联电路,滑动变阻器滑片P向右滑动时电流表示数增大,电压表测R两端电压。

答案：
1. 如图所示

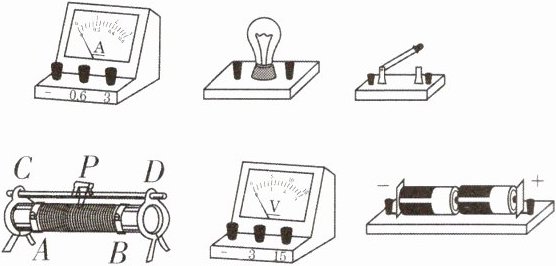

2[2025黑龙江哈尔滨期中,中]将如图所示的实验器材按要求连接。用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压(电路中电流约为0.5A),能通过调节变阻器的滑片改变通过小灯泡的电流,要求滑片向左滑动时电流表示数变大。

答案：

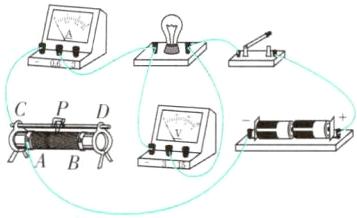

2. 如图所示(合理即可)

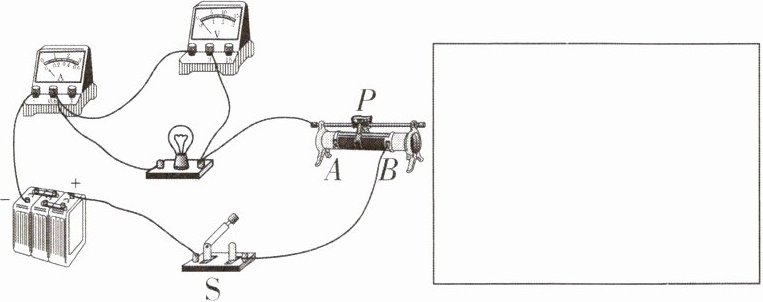

3[2024内蒙古呼和浩特期中,中]根据实物图在方框中画出对应的电路图。

答案：
3. 如图所示

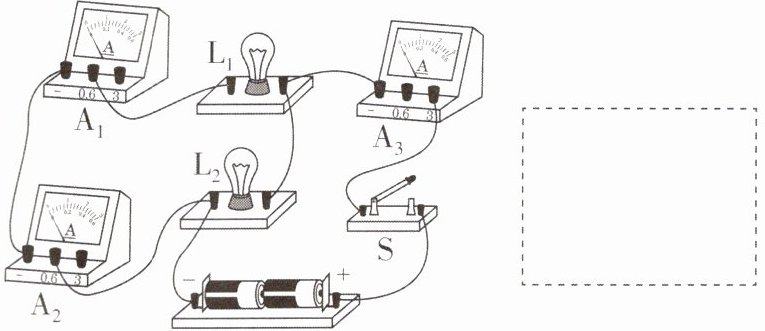

4[2025湖南湘潭期中,中]小明检验并联电路干路电流是否等于各支路电流之和,实验电路如图所示。电路中有一根导线连接错误,请在这根导线上打“×”,然后画出正确的连线,并在方框内画出改正后的电路图。

答案：

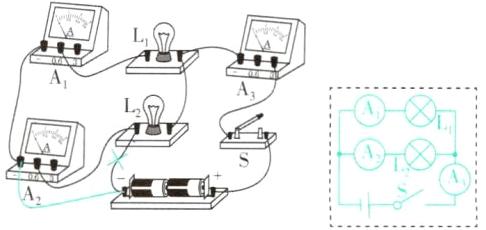

4. 如图所示

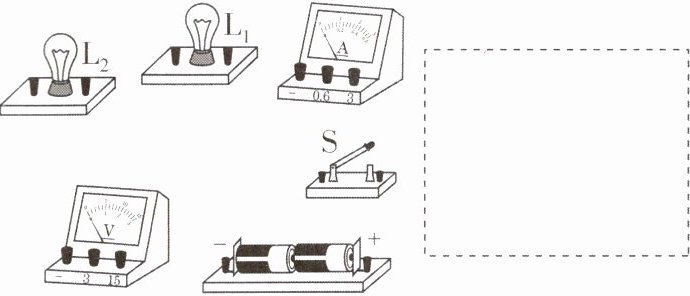

5[2025天津和平区调研,偏难]如图所示,有灯泡$L_1、$$L_2,$开关S,电源,电压表,电流表,导线若干,要求$:L_1、$$L_2$并联,开关控制整个电路,电流表测总电流(电路中的总电流不超过0.5A),电压表测$L_1$两端的电压。请在框内设计电路图,并用笔画线代替导线连接实物图。

答案：

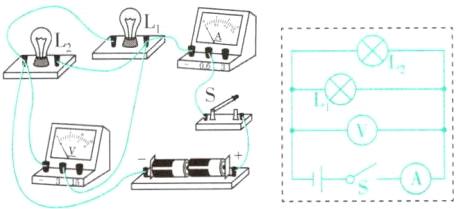

5. 如图所示

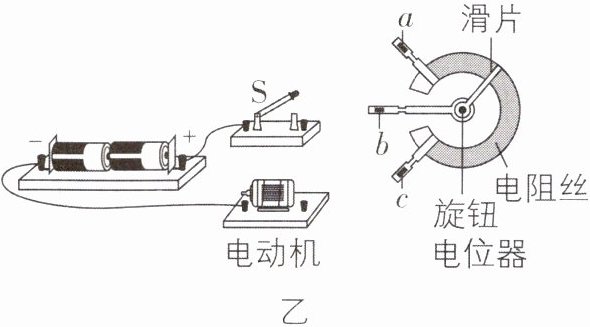

6[2025江西赣州调研,中]如图甲为家用可调速吊扇,图乙是调速吊扇的模拟电路。当逆时针旋转电位器的旋钮(滑片)时,电动机的转速变快,请把该电位器连入电路中。(通过电动机的电流越大,电动机转速越快)

答案：

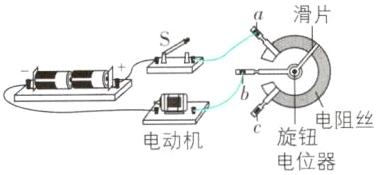

6. 如图所示
