《2025年初中必刷题九年级物理上册教科版》

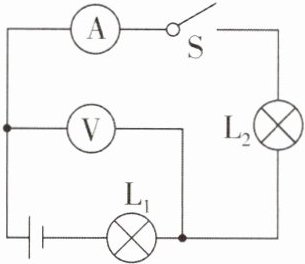

在如图所示的电路中,电源电压为 6 V,且保持不变,开关 S 闭合后,电压表的示数为 4 V,则下列说法正确的是 ( A )

答案： A 【解析】由图可知两灯串联,电压表测 L₂两端电压,电流表测电路中的电流;电压表的示数为4V,则 L₂两端电压为4V,L₁两端电压为$U_{1}=U-U_{2}=6V-4V=2V$,故 A 正确,BCD 错误。故选 A。

(1)按照电路图连接电路,检查无误后闭合开关,用电压表分别测出 A 与 B、B 与 C、A 与 C 两点间的电压 U_{AB}、U_{BC}、U_{AC},得到的数据记录在表中,分析表中数据,可以得到串联电路的电压特点是$U_{AC}=U_{AB}+U_{BC}$(用公式表示)。
(2)该实验换用不同规格的小灯泡进行多次实验的主要目的是避免偶然性,寻找普遍规律。

答案：
(1)$U_{AC}=U_{AB}+U_{BC}$
(2)避免偶然性,寻找普遍规律 【解析】
(1)分析表中数据可知1.5V+3V=2V+2.5V=2.3V+2.2V=4.5V,即可得结论为:串联电路的总电压等于各部分电压之和,即$U_{AC}=U_{AB}+U_{BC}$;
(2)该实验换用不同规格的小灯泡进行多次实验的主要目的是避免偶然性,寻找普遍规律。

3 [2025 河北承德质检]如图是手机充电线的三个插头,可为三部不同类型的手机充电,如果三部手机同时充电,那么这三部手机的连接方式是并联;三部手机的充电电压相等(填“相等”或“不相等”);若拔掉其中一部手机,则通过充电线的总电流将变小(填“变大”“变小”或“不变”)。

答案： 并 相等 变小 【解析】用该充电线给三部手机同时充电时,三部手机能独立工作且互不影响,因此是并联的;根据并联电路电压规律可知,三部手机的充电电压相等;因并联电路中干路电流等于各支路电流之和,因此,拔掉其中一部手机,则通过充电线的总电流将变小。

(1)分别测出小灯泡$ L_1、$$L_2 $两端的电压及电源电压,就可以分析出并联电路的电压规律。
(2)按照电路图连接电路时,开关应当断开。连接好电路后,同桌说小阳可能组成了一个串联电路。小阳拧掉了其中的一个小灯泡,发现闭合开关后另一个小灯泡发光,说明它们是并联的(电路完好)。
(3)将电压表接在小灯泡$ L_1 $两端,闭合开关后,电压表出现了如图乙所示的情况,其原因是电压表的正负接线柱接反了。
(4)改正错误后,小阳重新连接好电路,并测出第一组数据,断开开关,为了得出并联电路中电压的普遍规律,接下来的操作是:换用不同规格的灯泡进行多次测量。

答案：
(1)电源
(2)断开 发光
(3)电压表的正负接线柱接反了
(4)换用不同规格的灯泡进行多次测量 【解析】
(1)要探究并联电路的电压规律,应分别测出小灯泡$L_{1}$、$L_{2}$两端的电压及电源电压,比较三者数值的大小关系,就可以分析出并联电路的电压规律。
(2)按照电路图连接电路时,为了保护电路,开关应当断开;因并联电路中各个用电器是独立工作、互不影响的,而串联电路用电器之间是相互影响的,不能独立工作,所以将其中一个灯泡拧下来,若发现另一个灯泡发光,说明两灯泡的连接方式是并联。
(3)乙图中电压表指针出现反向偏转的情况,说明电压表的正负接线柱接反了。
(4)测出一组实验数据后,为了得出并联电路中电压的普遍规律,应换用不同规格的灯泡进行多次测量。

5 [中]两个小灯泡连接在同一电路中,用电压表测得它们两端电压相等,下列说法中正确的是 (C)
A.两个小灯泡一定串联
B.两个小灯泡一定并联
C.两个小灯泡可能串联也可能并联
D.通过两个小灯泡的电流一定相等

答案： C 【解析】根据并联电路各支路两端的电压相等可知,如果两个小灯泡并联,无论规格是否相同,它们两端的电压均相等;如果两个小灯泡串联,当它们规格相同时,它们两端的电压也相等,因此,两个小灯泡可能串联也可能并联,故 A、B 错误,C 正确。如果两个小灯泡串联,则通过它们的电流一定相等;如果两个小灯泡并联,通过它们的电流不一定相等,故D 错误。
