《2025年通城学典暑期升级训练八年级物理人教版》

7. 如图所示,$O'$是O在平面镜中成的像,在图中画出平面镜的位置,并画出线段AB在该平面镜中所成的像。

答案：

8. 冬至节气正午时分,由于太阳直射南回归线,太阳光对北半球最倾斜,太阳高度角(太阳光线与地面的夹角)最小,故宫乾清宫内“正大光明”匾额会被地砖反射的阳光全部点亮,发出夺目的金光。
(1) 图中点A表示太阳,点B表示“正大光明”匾额,请作出太阳光经过地砖反射到匾额的光路图。
(2) 查阅资料可知,北京当时太阳高度角约为$27^{\circ }$,请在图中标出反射角的度数。

答案：

9. 跨学科实践 日常生活 如图甲所示,游客徒步在海底隧道间,可以看到漂亮的海底世界,在图乙中,A、B、C三点分别表示游客的眼睛、真实鱼以及游客观察到的鱼的位置,请你画出游客看到水中鱼的光路图。

答案：

10. 在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来的深度要大,不能贸然下水游泳。如图为解释这一现象的情景,其中A为水底的物体,$A'$是岸边学生看到的A的像。请你在图中作出过O点的入射光线和折射光线。

答案：

11. (河南中考)如图,观光水池中,一束红光沿AO方向从水中射入空气,折射光线为$OA'$。若另一束红光沿BO方向从水中射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角γ。

答案：

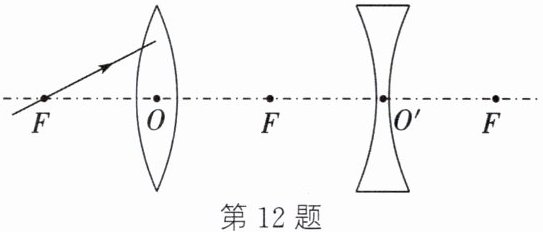

12. 如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出相应的出射光线。

答案：

13. 野餐时,不能在野外随地丢弃未喝完的透明饮料瓶,因为它对太阳光的作用,可能导致火灾。如图是装了部分水的饮料瓶的截面图,A点是杂草、树叶所在的位置,请完成阳光透过饮料瓶引燃杂草、树叶的光路图。

答案：

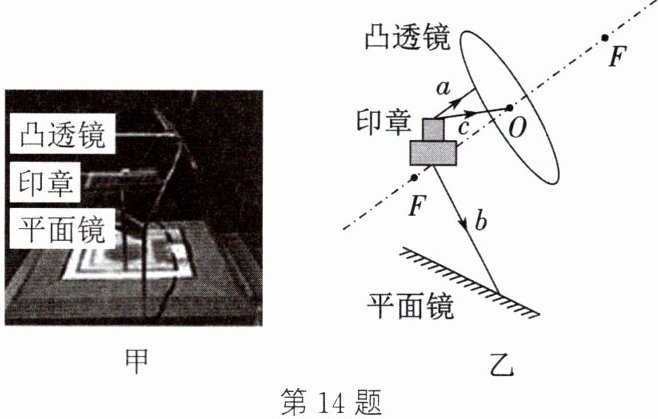

14. 如图甲所示是博物馆内印章的展台,能看到放大的印章也能看到印章底部的字;图乙是其示意图,请在图乙中画出:
(1) 光线a、c经过凸透镜折射后的光线。
(2) 光线b经过平面镜反射后的光线。

答案：
