《2025年通城学典暑期升级训练八年级物理人教版》

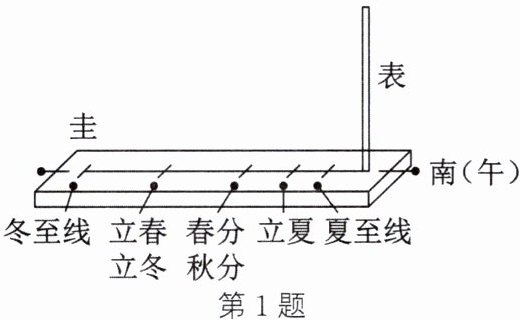

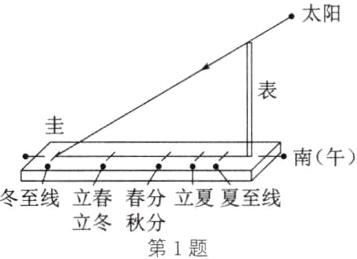

1. 跨学科实践 工程实践 (苏州太仓期末)圭表通过记录直立于地面的表正午时影子长短的变化来确定季节的变化,在图中画出表在圭上形成影子的光路(黑点代表太阳)。

答案：

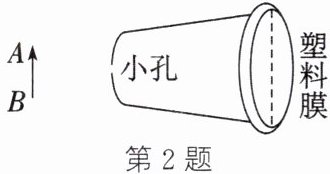

2. (白银中考)如图所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用箭头AB表示)在塑料膜上成的像(用箭头$A'B'$表示)及光路图。

答案：

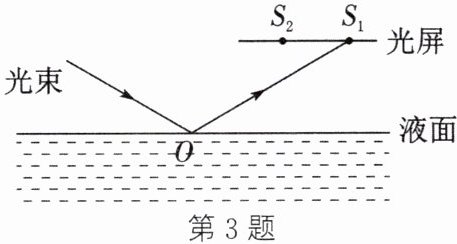

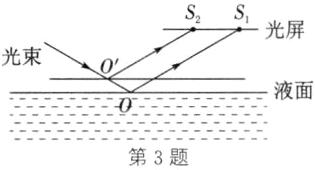

3. 如图,一束激光射在平静液面上反射后打到光屏产生光点$S_{1}$。光束方向不变,当液面上升稳定后,光屏上的光点由$S_{1}移到S_{2}$,请画出此时的光路图和液面位置。

答案：

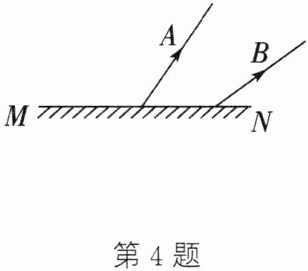

4. A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线,如图所示,试作出这两条反射光线的入射光线,并确定发光点的位置。

答案：

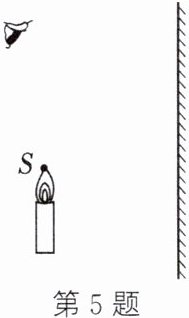

5. 请在图中画出人眼通过平面镜看到烛焰上S点的光路图,并保留作图痕迹。

答案：

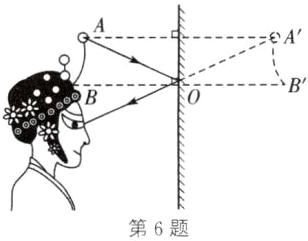

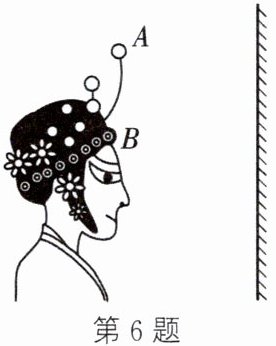

6. 如图所示为某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中AB段在平面镜中的像,并画出演员通过平面镜看见头饰上A球的光路图。

答案：
