《2025年暑假作业本大象出版社八年级物理北师大版》

1. 一个完整的电路是由____、____、____和____组成的。给电路提供电能的是____，使电路保持持续的电流。____把电能转化成人们需要的能量(如光能、内能)。____用来控制电路连通或断开。

答案： 电源、用电器、开关、导线、电源、用电器、开关

2. 处处连通的电路称为____，又叫____，电路中____(选填“有”或“无”)电流。在某处断开的电路称为____，电路中____(选填“有”或“无”)电流。

答案： 通路；闭合电路；有；断路；无

3. 短路是____。发生短路时，电流很大，可能会____，甚至____。因此，在用电时一定要避免出现短路故障。

答案： 不经过用电器，直接用导线把电源两极连接起来的电路；烧坏电源；引起火灾

4. 用规定符号表示电路连接情况的图就叫____。请画出下列电路元件对应的符号，干电池：____；开关：____；灯泡：____。

答案：
电路图；

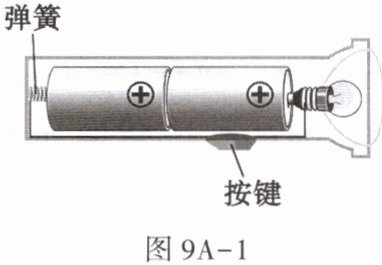

1. 手电筒的内部结构如图9A-1所示，电源为两节新的干电池。下列说法正确的是( )

A. 按键相当于一个用电器
B. 弹簧的作用仅是为了压紧电池
C. 灯泡发光时，电源将化学能转化为电能
D. 灯泡发光时，将电能全部转化为光能
【分析】手电筒的按键相当于开关，控制电路通、断，A错误；手电筒底部的金属弹簧是导体，在这里是导线，B错误；灯泡发光时消耗电能，是把化学能转化为电能，C正确；灯泡发光时，将电能转化为光能和部分内能，D错误。故选C。

答案： C

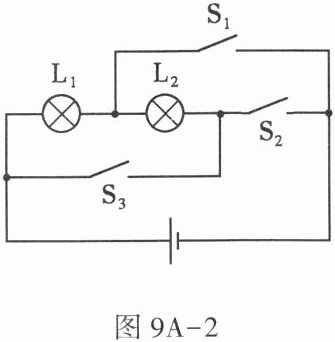

2. 如图9A-2所示的电路图中，下列说法不正确的是( )

A. 断开S₁、S₃，闭合S₂，电路是通路
B. 断开S₂，闭合S₁、S₃，电路是通路
C. 断开S₁、S₂，闭合S₃，电路是通路
D. 断开S₁，闭合S₂、S₃，电路是短路
【分析】断开S₁、S₃，闭合S₂，电流的路径是：电源正极→L₁→L₂→S₂→电源负极，电路是通路，A正确，不符合题意；断开S₂，闭合S₁、S₃，电流的路径有两条，L₁、L₂都亮，电路是通路，B正确，不符合题意；断开S₁、S₂，闭合S₃，电路不是通路，C错误，符合题意；断开S₁，闭合S₂、S₃，电流的路径是：电源正极→S₃→S₂→电源负极，电路发生短路，D正确，不符合题意。故选C。

答案： C
