- 典例3：(2025·杭州市模拟)在图中所示的简单机械中,忽略机械自重和摩擦,当提起相同重物时,最省力的是(C)

答案： C

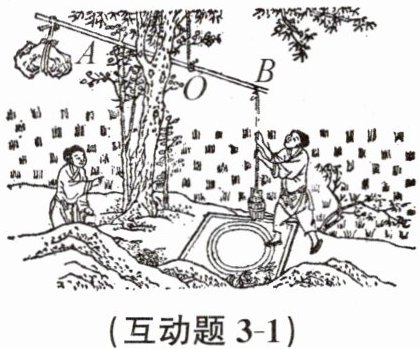

- 互动题3-1：如图所示为我国传统提水工具“桔槔”,用绳子系住一根直硬棒的O点作为支点,A端挂有重为40牛的石块,B端

挂有重为20牛的空桶,OA长为1.2米,OB长为0.6米。用桔槔取水时,忽略摩擦,下列说法中,不正确的是(D)
A. 增大石块的质量,可提起更多的水
B. 将$B点向O$点移动,可提起更多的水
C. 向下拉绳放下空桶时,桔槔为费力杠杆
D. 若桶内水的重力为$80$牛,人不需要用力,桶就能上升到水井上方

答案： D

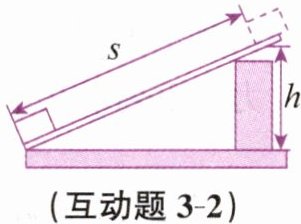

- 互动题3-2：将一个重$240$牛的物体匀速推到斜面顶端,人沿斜面向上的推力为$120$牛,如图所示,物体沿斜面移动的距离$s = 3$米,上升的高度$h = 1.2$米,则推力所做的总功是360焦,斜面的机械效率是80%。若忽略空气阻力,物体在运动过程中受到的摩擦力为24牛。

答案： 360 80% 24

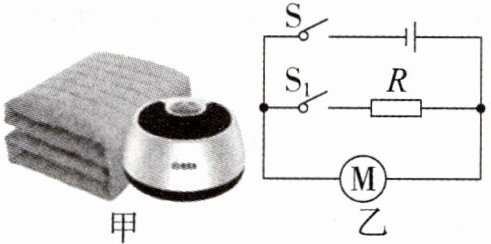

- 典例4：(2024秋·宁波市海曙区期末)图甲的水热毯由主机和毯体组成,采用水电分离的设计。毯体内的固定水管与主机相连。水经过主机加热至设定温度,并由水泵推动,在水管中循环来实现取暖功能。主机内部的工作电路简化后如图乙所示,其中$R$为电热丝,$M$为水泵,$S_{1}$为智能开关,下列说法中,正确的是()

以防止触电或短路
A. 采用水电分离的设计可
B. 达到设定的温度后,智能开关$S_{1}$应闭合
C. $S和S_{1}$都闭合时,电热丝$R和水泵M$的电功率相同
D. 电热丝$R$产生的热量与通过它的电流成正比

答案： A

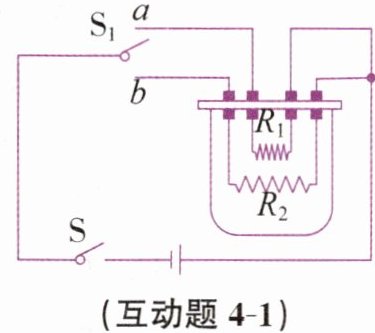

- 互动题4-1：小强利用家庭实验室中的器材,设计了一个可调节功率的简易“电饭锅”,如图所示,电源电压为$6$伏,电阻丝$R_{1}= 5$欧,$R_{2}= 15$欧,$a$、$b$是两个触点。闭合开关$S$,当开关$S_{1}$接通触点a时,“电饭锅”的功率更大。将$R_{2}$接入电路工作3分钟产生的热量是432焦。

答案： a 432
