《2025年奔跑吧少年九年级科学全一册浙教版》

9. 如图所示,AB为一可绕O点转动的杠杆,在A端通过绳子施加一个拉力,使杠杆平衡,保持重物不动而使绳绕A点沿图中虚线缓慢逆时针转动,则F的力臂(A)
A. 先变大后变小
B. 先变小后变大
C. 不变
D. 无法判断

答案： A

10. 骨骼、肌肉和关节等构成了人体的运动系统,人体中最基本的运动大多是由肌肉牵引骨骼绕关节转动产生的。如图所示,小科用手提起哑铃,这一动作可以看作桡骨在肱二头肌的牵引下绕着肘关节转动。下列说法中,正确的是(D)
A. 此杠杆的阻力是哑铃受到的重力
B. 此杠杆的支点为A
C. 肱二头肌对前臂的牵引力是阻力
D. 用手提起哑铃的过程中,动力臂小于阻力臂

答案： D

11. 在棉产区,每年秋天拔去地里的棉秆是农民必不可少的一项繁重体力劳动。小刚仿照钳子的结构改制成的一种农具解决了这一问题。如图所示,使用时,将小铲着地,用虎口夹住棉秆的下部,然后在套管上用力,棉秆就拔出来了。将该农具整体视为杠杆,则支点、动力作用点、阻力作用点对应的位置分别是(B)
A. 转轴、虎口、套管
B. 小铲、套管、虎口
C. 小铲、虎口、套管
D. 虎口、转轴、套管

答案： B

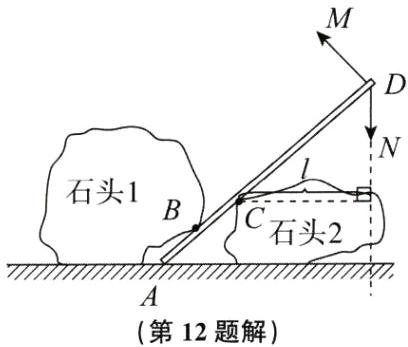

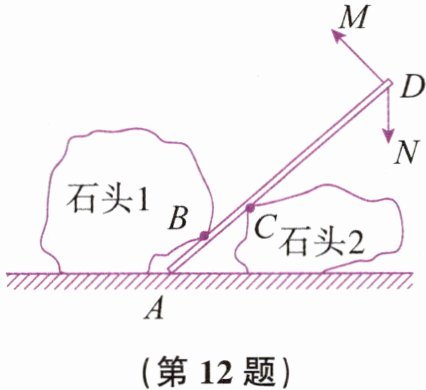

12. 抗震救灾时,救援队员使用撬棒把滚落在公路上的石块撬起,如图所示,若救援队员在撬棒的D点沿DM方向用力撬起石块1,撬棒的支点是；救援队员也可在撬棒的D点沿DN方向用力撬起石块1,则请在图中画出沿DN方向施力的力臂l。

答案：
A　见解图
　 　　

13. 如图所示为使用手机和自拍杆进行自拍时的示意图,将自拍杆看作一个杠杆,O为支点。
(1)请画出动力$ F_{1} 的力臂 l_{1} $。
(2)若忽略自拍杆的重力,有的同学说：“自拍时,手机的重力就是自拍杆这个杠杆受到的阻力。”你同意这种说法吗？。请简述你的理由：。

答案：

(1)见解图　
(2)不同意　手机重力的作用点是手机的重心，受力物体是手机;自拍杆这个杠杆受到的阻力，受力物体是自拍杆，作用点是手机与自拍杆的接触点，所以手机的重力不是自拍杆这个杠杆受到的阻力
