如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,电压表$V_{1}$的示数将不变(填“变小”“不变”或“变大”);电压表$V_{1}示数与电压表V_{2}示数的差值跟电阻R_{1}$两端电压的比值等于1(填“大于1”“等于1”或“小于1”)。

答案： 不变 等于 1

天然气泄漏检测电路,如图所示,电源电压恒定不变,$R_{0}$为定值电阻,R为气敏电阻。R阻值随天然气浓度的增大而减小,则天然气D
A. 浓度增大,电流表示数变小
B. 浓度增大,电压表示数变小
C. 浓度减小,电流表示数变大
D. 浓度减小,电压表示数变小

答案： D

某电子测温仪的结构原理如图所示,电源电压保持3V不变,R是热敏电阻,测体温时将该电子测温仪靠近人体额头,被测者体温越高,显示仪的示数就越大,定值电阻$R_{0}$的阻值为10Ω。下列说法中,正确的是 (B)
A. 显示仪可以是电流表
B. 热敏电阻R的阻值随着温度的升高而减小
C. 当温度升高时经过电阻R的电流将会变小
D. 体温为37℃时,若R的阻值为20Ω,则$R_{0}$两端电压为2V

答案： B

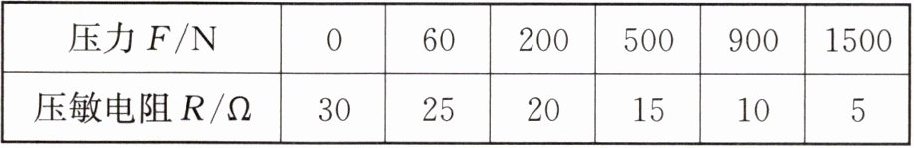

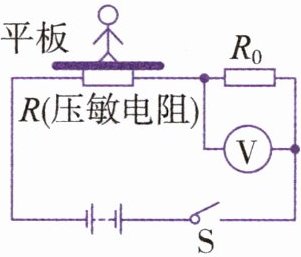

跟踪训练3-2 (2024秋·杭州市淳安县期末)某科技创新小组的同学们设计的体重计电路原理图如图所示,用电压表的示数大小表示体重的大小。其中电源电压恒为6V,定值电阻$R_{0}$为10Ω,电压表量程为0~3V,R是压敏电阻,R的阻值与平板受到压力F对应的部分数据如表所示,平板质量不计。

(1)体重秤上不站人时,电压表读数为多少伏?
(2)若小明站在平板上称量时,电压表指针指在2.4V处,则小明的体重为多少牛?

答案：
(1)1.5 V。
(2)500 N。
