《2025年奔跑吧少年八年级科学上册浙教版》

10. 在如图所示的电路中,开关闭合后两灯均发光。下列说法中,正确的是(A)
A. 电压表V的示数一定等于$V_{1}$的示数
B. 电压表V的示数一定大于$V_{1}$的示数
C. 电流表A的示数一定等于$A_{1}$的示数
D. 电流表A的示数一定等于$A_{1}$的示数的2倍

答案： A

11. 如图所示为小科探究并联电路电压特点的实验电路。下列说法中,错误的是(D)
A. 为了测量$L_{2}$两端的电压,接线柱N应接c
B. 为了测量$L_{1}$两端的电压,接线柱N应接d
C. 连接电压表“15”接线柱的导线端点,应改接到“3”接线柱
D. 为了测量$L_{1}和L_{2}$的总电压,接线柱N应接f

答案： D

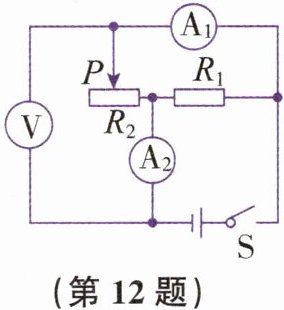

12. 在如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中,正确的是(C)

A. 电压表的示数不变,电流表$A_{1}$的示数变大
B. 电压表的示数变大,电流表$A_{1}$的示数变大
C. 电流表$A_{1}的示数和电流表A_{2}$的示数同时变小
D. 电流表$A_{1}的示数和电流表A_{2}$的示数同时变大

答案： C

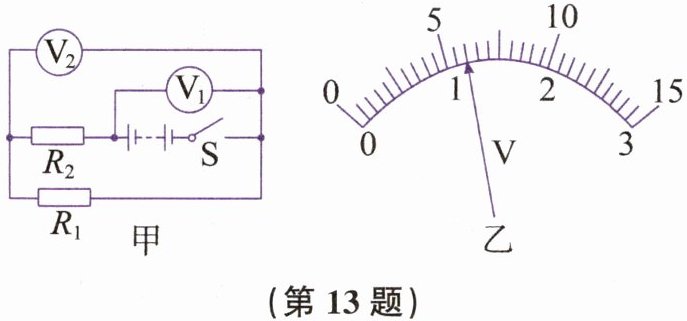

13. 在如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电压表$V_{2}$测的是$R_{1}$(填“$R_{1}$”“$R_{2}$”或“电源”)两端的电压,所选的量程为$0 \sim 3$V,电阻$R_{2}$两端的电压为4.8V。

答案： $ R_{1} $ $ 0 \sim 3 $ 4.8

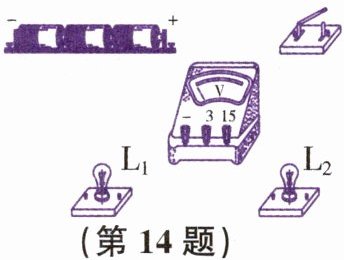

14. 小刚和小丽用如图所示的器材探究串联电路的电压特点,用三节干电池串联作为电源,两个小灯泡的规格不同。
(1)请用笔画线代替导线,连接实物电路。要求灯$L_{1}和灯L_{2}$串联,电压表测量两灯串联后的总电压。
(2)小刚用电压表测量灯$L_{1}$两端的电压时,直接选用0～3V的量程,小丽说这样不行,规范的操作方法应该是______。
(3)他们在测量灯$L_{2}$两端的电压时,两灯突然熄灭,电压表的示数变为0。小刚用电压表检测灯$L_{1}$两端的电压,示数为电源电压,由此可判断灯$L_{1}$处的故障是______(填“短路”或“开路”)。

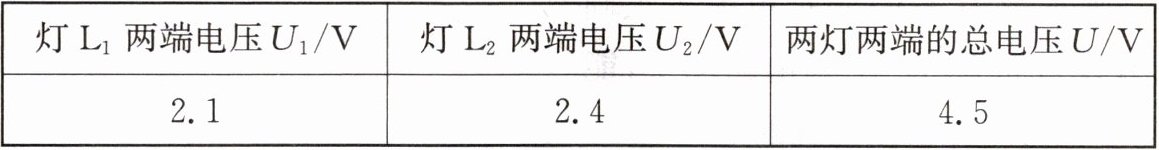

(4)他们排除故障后继续实验,得出了如表所示的一组数据。为了得出串联电路电压关系的普遍规律,他们还应该______。

(5)他们最终得出串联电路电压的关系：______(填表达式)。

答案：

(1)见解图(解图不唯一)
(2)先选用 $ 0 \sim 15 \mathrm{V} $ 量程试触，如果示数小于 $ 3 \mathrm{V} $，再改用 $ 0 \sim 3 \mathrm{V} $ 量程测量
(3)开路
(4)换用不同规格的灯泡多测几组数据
(5)$ U = U_{1} + U_{2} $
