《2025年奔跑吧少年八年级科学上册浙教版》

1. 在“研究串、并联电路的电压特点”的实验中,有同学整理的课堂笔记如下,其中有问题的是(B)
A. 在连接电路过程中,开关要保持断开状态
B. 在不确定待测电压时,应该先采用小量程试触
C. 测量时,应该尽量选取不同规格的灯泡多次实验
D. 电压表应该与待测用电器并联

答案： B

2. 在如图所示的电路中,闭合开关,灯$L_{1}比L_{2}$亮,已知$L_{2}$两端的电压为6V,则$L_{1}$两端的电压(A)
A. 等于6V
B. 大于6V
C. 小于6V
D. 无法确定

答案： A

3. 用如图所示的电路探究串联电路的电压关系时,闭合开关后用电压表测出AB、BC、AC两端的电压分别为$U_{AB}= 2V$,$U_{BC}= 2V$,$U_{AC}= 4V$。在表格中记录数据后,接下来应该做的是(C)

A. 整理器材,结束实验
B. 分析数据,得出结论
C. 换用不同规格的小灯泡,再测出几组电压值
D. 换用电压表的另一量程,再测出一组电压值

答案： C

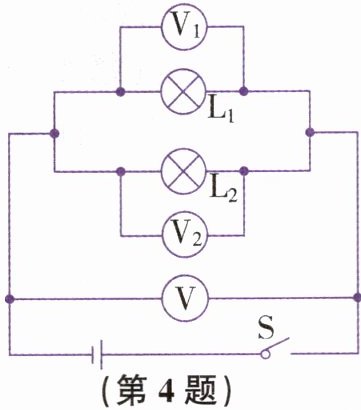

4. 如图所示,探究并联电路电压关系时,小明把阻值不等的两个灯泡$L_{1}$、$L_{2}$接入电路中,用电压表分别测出两个灯泡两端的电压$U_{1}$、$U_{2}$及电源电压U,则它们之间的大小关系是(A)

A. $U= U_{1}= U_{2}$
B. $U= U_{1}+U_{2}$
C. $U＞U_{1}＞U_{2}$
D. $U＞U_{1}= U_{2}$

答案： A

5. 用如图所示的电路探究串联电路电压的关系时,闭合开关S后,电压表$V_{1}$的示数是2.5V,$V_{2}$的示数是3.8V,则电压表$V_{3}$的示数是(D)
A. 1.3V
B. 2.5V
C. 3.8V
D. 6.3V

答案： D

6. 下列对两盏小灯泡的连接方式的判断中,正确的是(D)
A. 两端的电压相等一定是串联
B. 两端的电压相等一定是并联
C. 两端的电压不相等可能是并联
D. 两端的电压不相等一定是串联

答案： D

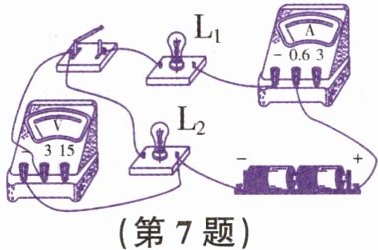

7. 分析电路时,为了将电路简化,通常先把电路中的电流表看作导线,同时把电压表看作开路。由此判断如图所示的电路中灯$L_{1}和L_{2}$串联,电压表测灯$ L_{2} $两端的电压。

答案： 电流 电压 串 $ L_{2} $

8. 如图所示的电路中,电源电压是6V且不变,开关S闭合后电压表示数为2V,灯$L_{1}$两端的电压是4V,通过灯$L_{1}和灯L_{2}$的电流一样大；当开关S断开时,电压表的示数为6V。

答案： 4 一样 6

9. 小金设计了如图甲所示的电路图以探究并联电路的电压规律,请回答下列问题：
(1)实验中,小金需要分别测出$L_{1}$、$L_{2}$两端的电压及电源电压。
(2)当开关闭合时,电压表指针如图乙所示,其原因是电压表正、负接线柱接反了。
(3)正确连接电路测出第一组数据后,为了得出并联电路电压的普遍规律,小金接下来的操作是换用不同规格的灯泡，重复实验。

答案：
(1)电源
(2)正、负接线柱接反了
(3)换用不同规格的灯泡，重复实验
