《2025年奔跑吧少年八年级科学上册浙教版》

11. 某兴趣小组的同学利用实验室仪器自制了简易测温仪,其原理如图所示,其中电源电压保持不变,电阻$R_{0}$为定值电阻,R是热敏电阻,其阻值随温度的增大而减小,显示仪由电流表或电压表改装而成。关于此简易测温仪,下列分析中不合理的是 (D)

A. R与$R_{0}$串联
B. 显示仪是由电压表改装成的
C. 当被测温者体温较高时,显示仪的示数也会变大
D. 将$R_{0}$更换为阻值更大的定值电阻,测相同温度时显示仪示数会变小

答案： D

12. 如图所示的电路中,闭合开关时灯$L_{1}$、$L_{2}$都正常发光。突然其中一盏灯熄灭,而电流表、电压表的示数都不变。产生这一现象的原因可能是 (C)
A. $L_{1}$短路
B. $L_{2}$短路
C. $L_{1}$开路
D. $L_{2}$开路

答案： C

13. 如图甲所示为小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入如图乙所示的电路中,只闭合开关$S_{1}$,电流表稳定时示数为0.5A。请回答下列问题:
(1)由图甲、乙可知,当只闭合开关$S_{1}$时,小灯泡L两端的电压是2 V。
(2)当开关$S_{1}$、$S_{2}$都闭合时,计算电流表的示数为多少?
0.7 A。
(3)当开关$S_{1}$、$S_{2}$都闭合时,电路的总电阻$R_{总}$为多大? (结果精确到0.01Ω)
2.86 Ω。

答案：
(1)2 V
(2)0.7 A。
(3)2.86 Ω。

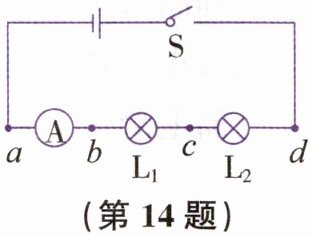

14. 在“探究串联电路中电流的特点”的实验中,小明连接了如图所示的电路,闭合开关后,发现两个灯泡都不发光,电流表示数为0,检查发现各连线接触良好。
(1)小明提出了用导线两端依次连接ab、ac、ad的设计方案,其中用导线连接______ad(填“ab”“ac”或“ad”)是不合适的。
(2)当小明用导线连接ab时,两灯泡不发光;连接bc时,灯泡$L_{1}$不发光,灯泡$L_{2}$很亮,又很快熄灭。若原电路中只有一个元件故障,则原电路中的故障是______灯泡L₁开路,灯泡$L_{2}$熄灭的原因可能是______灯泡L₂两端的电压太高而被烧坏。
(3)此时,同组的小红提出也可以用电压表检查电路,你认为小红的方案可行吗?______可行(填“可行”或“不可行”)。

答案：
(1)ad
(2)灯泡 L₁开路 灯泡 L₂两端的电压太高而被烧坏
(3)可行
