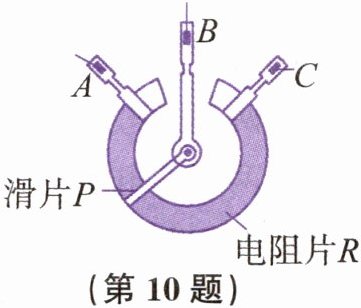

10. 如图所示为串联在某台灯中用于调节亮度的电位器的结构图,A、B、C是它的是三个接线柱,A、C分别与弧形电阻丝的两端相连,B与金属滑片P相连,转动旋钮,让滑片P在弧形电阻丝上滑动即可调节灯泡亮度,下列分析中,正确的是(B)

A. 若只将A、C接入电路,则顺时针转动旋钮时灯泡变暗
B. 若只将A、B接入电路,则顺时针转动旋钮时灯泡变亮
C. 若只将A、C接入电路,则逆时针转动旋钮时灯泡变暗
D. 若只将B、C接入电路,则顺时针转动旋钮时灯泡变亮

答案： B

11. 将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接入电路中,要使这两只滑动变阻器接入电路中的总电阻最大,应把(D)
A. 滑片$ P_1 $移至最右端,滑片$ P_2 $移至最右端
B. 滑片$ P_1 $移至最左端,滑片$ P_2 $移至最左端
C. 滑片$ P_1 $移至最右端,滑片$ P_2 $移至最左端
D. 滑片$ P_1 $移至最左端,滑片$ P_2 $移至最右端

答案： D

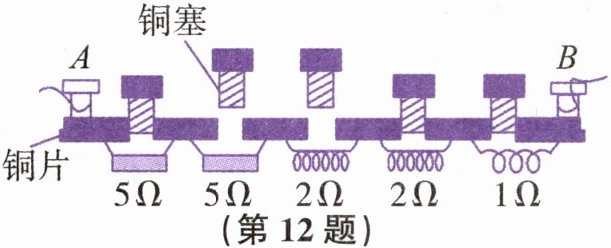

12. 实验室有一种拔插式变阻器,其结构如图所示,六个铜片依次排开,每相邻两个铜片间有不同阻值的定值电阻或电阻丝相连接,五个铜塞均可在相邻两铜片间的空隙处自由插入或拔出,从而改变A、B间的电阻值。

(1)该变阻器的A、B接线柱间可形成的最大阻值为______15Ω。
(2)图示状态下A、B接线柱间的电阻为______7Ω。

答案：
(1)15
(2)7

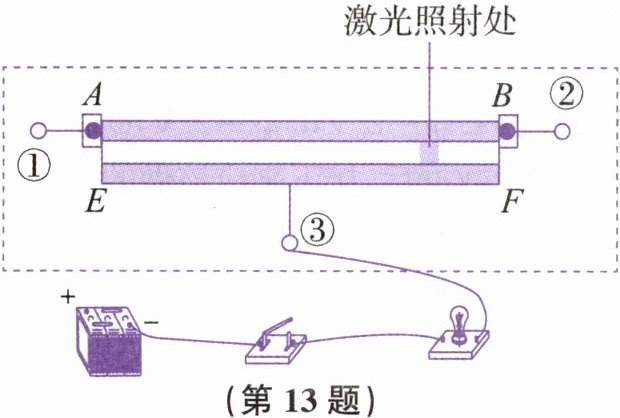

13. 如图所示,虚线框内是光敏变阻器的结构图,AB为阻值均匀的薄膜电阻,EF为一条导电电极(相当于导线),在AB、EF之间是光导电层(无激光照射时为绝缘体,有激光照射时被照射处的光导电层导电,在该点处将薄膜电阻和导电电极接通),①、②、③为接线柱。
(1)光敏变阻器的结构中,起到滑动变阻器滑片作用结构是光导电层。
(2)请将光敏变阻器正确串联到图中的电路中,要求开关闭合后,激光束水平左移时灯泡变暗。

图略,②接电源“+”极

答案：
(1)光导电层
(2)图略,②接电源“+”极

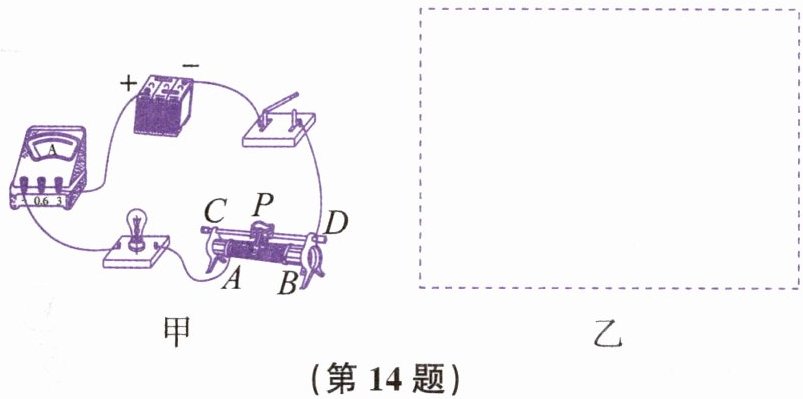

14. 在“用滑动变阻器改变灯泡亮度”的实验中,同学们连接了如图甲所示的电路。
(1)请在图乙的虚线框中画出图甲对应的电路图。
(2)连接电路时,闭合开关前,应将滑动变阻器的滑片P移到______B(填“A”或“B”)端。闭合开关后,要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片P向______A(填“A”或“B”)端移动,此过程中电流表的示数将______变大(填“变大”“不变”或“变小”)。
(3)小科连接好电路,闭合开关后,发现无论怎样移动滑片P,灯泡的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了______A、B(填字母)两个接线柱。

答案：
(1)图略
(2)B A 变大
(3)A、B
