《2025年奔跑吧少年八年级科学上册浙教版》

例1 (2024春·杭州市余杭区期末)作图:如图所示,某同学的眼睛在S处,能同时看到P处的小鸟和Q处的鱼,请在图中按题意画出光路图来解释上述现象。

答案：
见解图

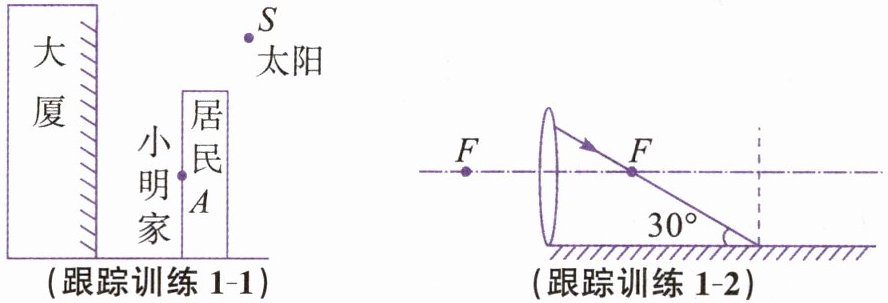

跟踪训练1-1 小明家的窗户正对着一幢大厦,大厦的镀膜玻璃外墙相当于平面镜,会把太阳光反射到小明家,这是一种光污染。请画出一条由太阳(S点)发出,经过镀膜玻璃外墙反射到小明家窗户(A点)的光线。

答案：
见解图

跟踪训练1-2 如图所示,一束光射向凸透镜,经折射后射到平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线,并标出反射角的度数。

答案：
见解图

(1)在“探究凸透镜成像的规律”的实验中,凸透镜的焦距为10.0 cm,图中光屏上呈现出清晰的像,该像的性质是倒立、缩小的实像,将蜡烛移至5.0 cm刻度线处,其他元件的位置不变,若要使清晰的像再次呈现在光屏上,可在蜡烛与凸透镜间放置一个近视眼镜。
(2)如图所示,保持蜡烛、凸透镜和光屏的位置不变,用焦距相同、直径更大的凸透镜替换原凸透镜,光屏上呈现的像与原来的像相比更亮。

答案：
(1)缩小　近视　
(2)更亮

(1)将激光贴着白纸射向镜面,能从不同方向上观察到白纸上光的径迹,是因为光在白纸上发生了漫反射。
(2)多次改变绿光的入射角度α,测量出反射角β并记录在表格中,根据表格中数据可以得出在反射现象中，反射角等于入射角,实验中多次测量的目的是寻找普遍规律。
(3)小华没有找到红光的反射光束,她认为当光垂直平面镜入射时,不存在反射光,你认为她的观点正确吗?不正确。
(4)小明的实验装置如图丙所示,他先使整个玻璃罩内充满烟雾,将平面镜放在一个能转动的水平圆台上,用固定的红色激光笔发出一束垂直射向平面镜的光NO,然后用另一支绿色激光笔向O点发出一束光AO,经平面镜反射后沿OB方向射出。
①实验中,使整个玻璃罩内充满烟雾的目的是显示光路(填“显示光路”或“降低温度”),红色激光NO的作用是代表法线。
②缓慢转动圆台到某一特定角度时,可以看到三束光相互重合,说明在光的反射现象中,反射光线、入射光线、法线在同一平面内。

答案：
(1)漫　
(2)在反射现象中，反射角等于入射角寻找普遍规律　
(3)不正确　
(4)①显示光路　法线　②在同一平面内
