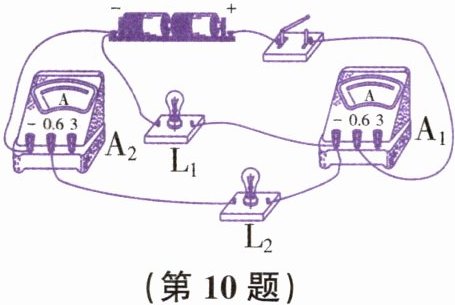

10. 某电路如图所示,闭合开关,电流表$A_{1}$的示数为0.5A,$A_{2}$的示数为0.22A。下列分析中,正确的是(D)

A. 灯$L_{1}和灯L_{2}$串联在电路中
B. 电流表$A_{2}$测干路中的电流
C. 通过灯$L_{1}$的电流为0.5A
D. 通过灯$L_{2}$的电流为0.22A

答案： D

11. 如图甲所示的电路中,开关闭合后,两个电流表指针偏转均如图乙所示,则电路中通过灯泡$L_{1}和L_{2}$的电流分别为(B)
A. 0.44A、2.2A
B. 0.44A、1.76A
C. 0.76A、0.44A
D. 0.44A、2.64A

答案： B

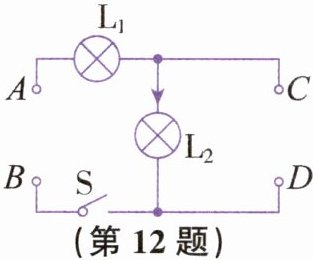

12. 根据如图所示的电路图中标出的电流方向,在图中的AB和CD间分别画上一节电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

答案：
见解图

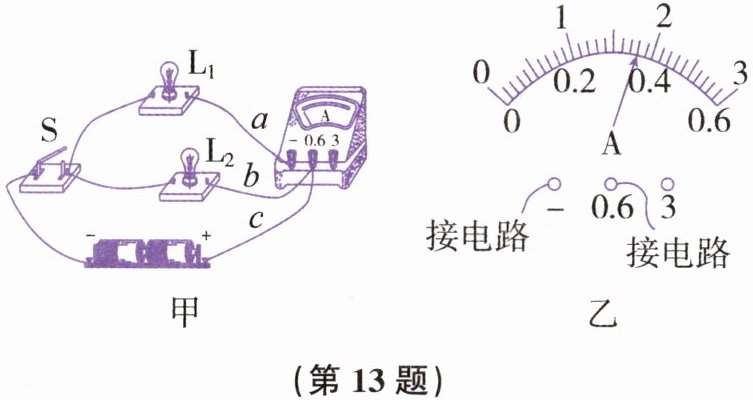

13. 如图甲所示为用电流表测量电流的实物连接图。
(1)电流表测量的是通过灯泡$L_{1}$(填“$L_{1}$”或“$L_{2}$”)的电流。
(2)若电流表示数如图乙所示,则测出的电流是0.36 A。
(3)如果要用电流表测干路电流,且只允许移动一根导线,应将导线b(填“a”“b”或“c”)的右端接在电流表的负接线柱上。

答案：
(1)$L_{1}$
(2)0.36 A
(3)b

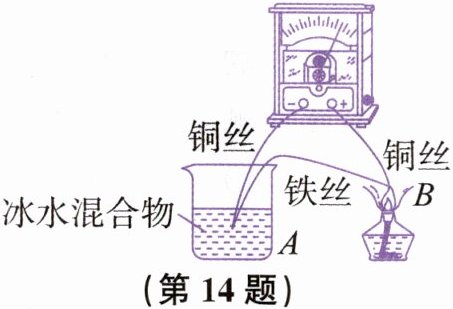

14. 用两种不同材料的金属丝(铁丝和铜丝)组成如图所示的闭合电路,使AB两端存在温度差,电路中就会有电流通过,这种电路叫热电偶电路。实验表明,热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关,且接点A和B间的温度差越大,电流越大。
(1)如果只将图中铁丝换成铜丝,电路中将没有(填“有”或“没有”)电流。
(2)如果只将A处杯中的冰水混合物换为沸水,稳定后,通过电路中铜丝的电流将变小(填“变大”“变小”或“不变”)。
(3)请写出热电偶电路的一种应用：制成温度计(或温差发电等,合理均可)。

答案：
(1)没有
(2)变小
(3)制成温度计(或温差发电等,合理均可)
