《2025年奔跑吧少年八年级科学上册浙教版》

9. 如图所示为小明在科技创新大赛中设计的一个火警报警装置的简易电路图。R为滑动变阻器,过压报警器检测到AB间电压高于警戒值时,会触发蜂鸣器报警,$R_{t}$为热敏电阻。热敏电阻一般有两种：阻值随温度升高而增大的正温度系数热敏电阻和阻值随温度升高而减小的负温度系数热敏电阻。要使低温时电铃不响,火灾时产生高温,电铃响起,则下列说法中,正确的是(A)

A. $R_{t}$必须是负温度系数热敏电阻
B. 当高温时$R_{t}$阻值增大,A、B之间电压升高,报警器响起
C. 环境温度不变时,使滑动变阻器电阻增大,A、B之间电压会减小
D. 为了提高灵敏度,应适当减小滑动变阻器的阻值

答案： A

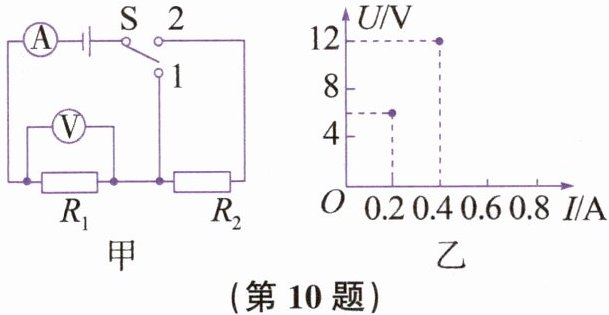

10. 在如图甲所示的电路中,当开关S从2转接到1时,根据电流表和电压表对应的示数,在U-I坐标图中描绘出相应的点,如图乙所示,则电源电压为12V,电阻$R_{1}$的阻值为30Ω,电阻$R_{2}$的阻值为30Ω。

答案： 12 30 30

11. 如图所示的电路中,开关S闭合时,电压表示数为3.6V,电流表示数为0.3A；开关S断开时,电压表示数为2.7V。试求：
(1)电源的电压。
(2)电阻$R_{2}$的阻值。
(3)电阻$R_{1}$的阻值。

答案：
(1)3.6 V。
(2)12 Ω。
(3)4 Ω。

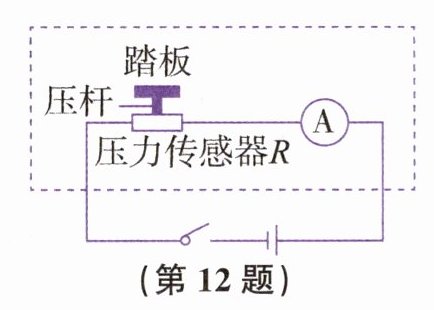

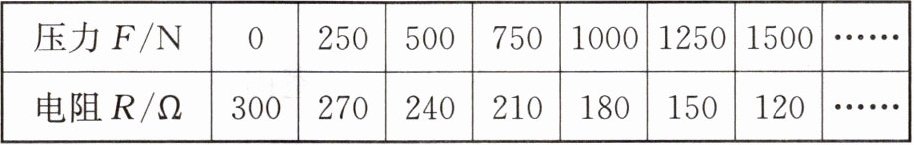

12. 有一种测量体重的电子秤,其测量部分的原理图如图中的虚线框所示,它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)和可显示体重大小的仪表A(实质是电流表)组成。压力传感器表面能承受的最大压强为$1×10^{7}Pa$,且已知压力传感器R的电阻与所受压力的关系如表所示。

假设踏板和压杆的质量可以忽略不计,接通电源后,压力传感器两端的电压恒为4.8V,g取10N/kg。请回答下列问题：
(1)该电子秤零起点(即踏板空载时)的刻度线应标在仪表A刻度盘多少毫安处？
(2)如果某人站在该电子秤的踏板上时,仪表A刻度盘的示数为20mA,这个人的质量是多少千克？
(3)若压杆与压力传感器之间的接触面积是$2cm^{2}$,则该电子秤的仪表A(电流表)最大示数是多少毫安？

答案：
(1)16 mA。
(2)50 kg。
(3)80 mA。
