《2025年奔跑吧少年八年级科学上册浙教版》

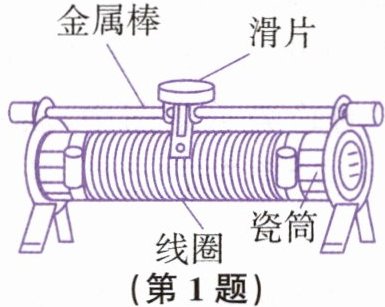

1. 实验室常用的一种滑动变阻器如图所示。关于该滑动变阻器的构造,下列说法中正确的是(B)

A. 金属棒是绝缘体,瓷筒是导体
B. 线圈是用电阻率较大的合金线制成
C. 滑片与线圈之间是绝缘的
D. 制成线圈的合金线所有表面都是绝缘的

答案： B

2. 下列用电器中,不需要变阻器的是(A)
A. 普通家用白炽电灯
B. 电视机或收音机
C. 调光台灯
D. 调温电熨斗

答案： A

3. 滑动变阻器改变电阻的大小主要通过改变滑动变阻器接入电路的(C)
A. 电阻丝粗细
B. 接入的接线柱
C. 电阻丝长度
D. 电阻丝温度

答案： C

4. 下列滑动变阻器在电路中的接入方式不同,其中对电路能起调节作用的是(A)

答案： A

5. 能调节灯泡亮度的电路图如图所示,电源电压不变,要使灯泡变暗,滑片P应(B)
A. 向a端移动
B. 向b端移动
C. 在原位置不动
D. 移至中间

答案： B

6. 某电路如图所示,为了保护电路,开关闭合之前,滑动变阻器的滑片P应移到(A)
A. A端
B. B端
C. 中点位置
D. 任意位置

答案： A

7. 在如图所示的两个电路中,闭合开关后,当移动滑动变阻器滑片时,有可能造成电源损坏的操作是将(C)
A. $ P_1 $向右移动
B. $ P_2 $向右移动
C. $ P_1 $向左移动
D. $ P_2 $向左移动

答案： C

8. 如图所示的滑动变阻器的铭牌上标有“20Ω 2A”的字样。
(1)“20Ω”表示的意思是该滑动变阻器的最大阻值是 20 Ω,“2A”表示的意思是该滑动变阻器允许通过的最大电流是 2 A。
(2)当滑片在最左端时,接入电路的电阻为20Ω；滑片在最右端时,接入电路的电阻为0Ω；滑片在中间时,接入电路的电阻为10Ω。
(3)将滑动变阻器连入电路中,应使其与被控制的电路串联。

答案：
(1)该滑动变阻器的最大阻值是 20 Ω 该滑动变阻器允许通过的最大电流是 2 A
(2)20 0 10
(3)串

9. 小宇想自制一个滑动变阻器,于是利用手头上相同规格的铁丝和锰铜丝进行实验。
(1)如表所示为长1m、横截面积$1mm^2$的金属丝在20℃时的电阻,根据表中数据,他应该选择锰铜作变阻器的电阻丝,原因是长度和横截面积相同时锰铜的电阻最大,所以用来作电阻丝效果最好。
(2)组装好如图所示的电路后,要使灯泡变亮些,导线夹应向A端移动。

答案：
(1)锰铜 长度和横截面积相同时锰铜的电阻最大,所以用来作电阻丝效果最好
(2)A
