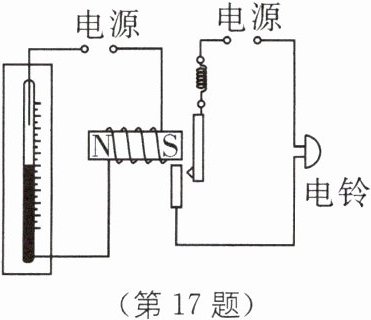

17. 如图所示是一种温度自动报警器的原理图,制作______(填“酒精”“煤油”或“水银”)温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电磁铁具有______,将衔铁吸引过来,使电铃发出报警信号。请你根据图中电磁铁的极性,标出控制电路中电源的“+、-”极。

答案：
水银　磁性　如图所示

18. 小凌同学在学习了磁知识后,对磁现象很感兴趣。有一次,她在课外实验活动中研究磁体,偶然发现当磁体靠近发光的白炽灯时,灯泡内的钨丝晃动了。让我们和小凌同学一起来探究。
(1)提出问题：______？
(2)建立假设：①可能是磁体对钨丝有吸引作用；②可能是……
(3)获得证据：小凌找来同样的钨丝,用磁体靠近,发现钨丝不能被吸引。
(4)得出结论：钨丝晃动并不是磁体对钨丝有吸引作用,而是______。

答案：
(1)灯泡内的钨丝为什么会晃动
(4)磁体对通电的钨丝有力的作用

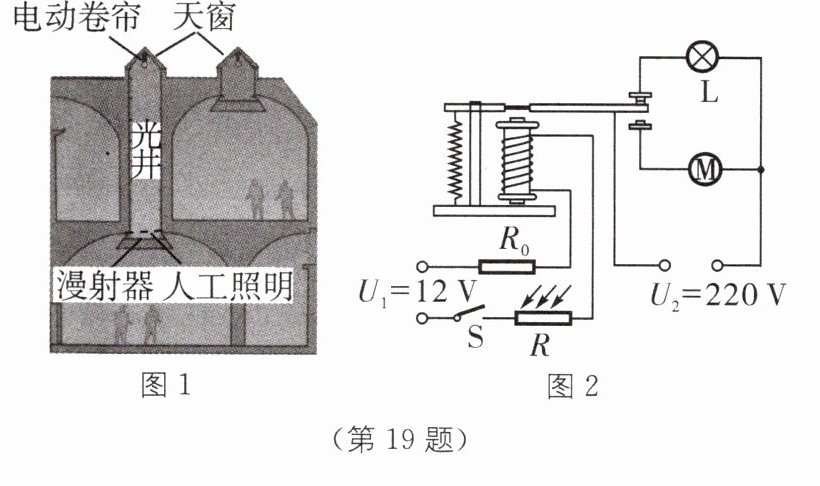

19. 博物馆不能有直射阳光进入展示空间,因为展品在阳光的直接照射下会遭受不同程度的损害。某博物馆采用了一种新的天窗形式——光导天窗(图1)。当外界较强的阳光射到天窗时,电动卷帘能随时调整光线的角度和进光量,使适量的光斜射到井壁的平面镜上,把光导入到光井底部的漫射器上。当外界光照太弱时,光井内有人工照明给予补充。图2为馆内亮度自动调节电路原理图。R₀为保护电阻,R为光敏电阻,其阻值随光照的强弱而变化,可以近似认为,光照较强时电阻几乎为0,光照较弱时电阻接近于无穷大。M为电动卷帘电动机。
(1)阳光在光井中经过多次______后,通过底部漫射器均匀高效地照射到需要光照的地方。
(2)光敏电阻R相当于控制电路中的______(填“开关”或“用电器”)。
(3)电磁铁线圈自身电阻为10Ω,允许通过的电流不超过0.12A,当通过的电流达到0.06A时能吸合衔铁。则保护电阻R₀的阻值范围是______。

答案：
(1)反射　
(2)开关　
(3)90~190Ω
