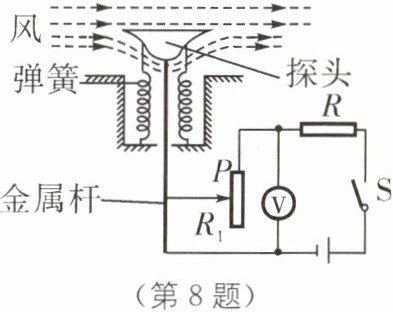

8. 如图所示是一种测定风速的装置。其中风速表由电压表改装而成,R为定值电阻$,R_1$为滑动变阻器,T形管道的竖直管内装有可上下自由移动的轻质活塞,活塞通过轻质细杆和滑动变阻器的滑片P相连。当风速变大时()。

A. 活塞向下运动,电压表示数变小
B. 活塞向上运动,电压表示数变小
C. 活塞向下运动,电压表示数变大
D. 活塞向上运动,电压表示数变大

答案： C

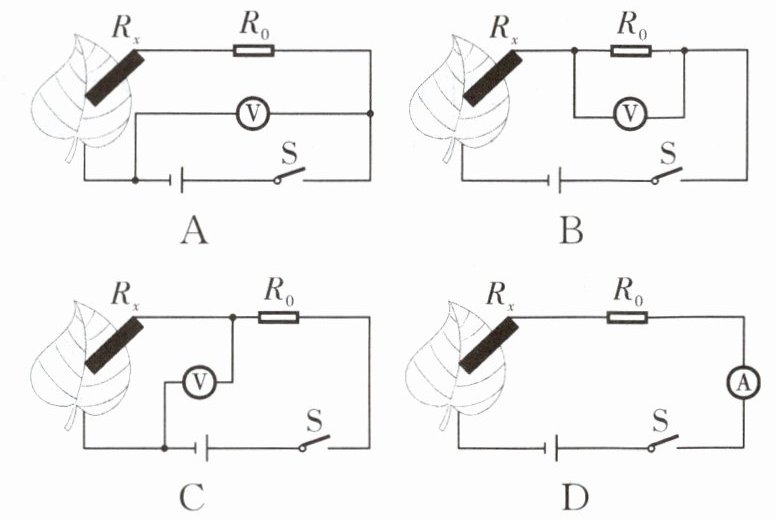

9. 科学家将石墨烯制成的湿敏电阻Rₓ附着在叶片上,检测植物含水量的变化。电源电压恒定,R₀为定值电阻,闭合开关S,当植物含水量较低时,Rₓ阻值变小,电表示数也变小。下列电路图中符合要求的是()。

答案： C [解析]本题考查动态电路的分析及电路设计。由电路图A可知，两电阻串联，电压表测量电源电压，因电源电压不变，所以电压表示数始终不变，A不符合题意。由电路图B可知，两电阻串联，电压表测量定值电阻$R_{0}$两端的电压；当植物含水量变低时，$R_{0}$电阻不变，$R_{x}$电阻变小，电路的总电阻变小，电流变大，根据$U = IR$可知，定值电阻$R_{0}$两端的电压变大，即电压表示数变大，B不符合题意。由电路图C可知，两电阻串联，电压表测量湿敏电阻$R_{x}$两端的电压，当植物含水量变低时，$R_{x}$变小，由B项解析可知，$R_{0}$两端的电压变大，根据串联电路电压的规律可知，$R_{x}$两端的电压变小，即电压表示数变小，C符合题意。由电路图D可知，两电阻串联，电流表测量电路中的电流，当植物含水量变低时，$R_{x}$变小，电路的总电阻变小，电源电压不变，根据$I=\frac{U}{R}$可知，电流表示数变大，D不符合题意。故选C。

10. 如图所示的电路中,电源电压为12V保持不变,定值电阻$R_1= 7Ω,$滑动变阻器R₀的最大阻值为5Ω。当开关S闭合后,滑动变阻器滑片P从a端滑向b端的过程中,电压表示数的变化范围是()。

A. 5～12V
B. 12～7V
C. 0～5V
D. 0～12V

答案： B

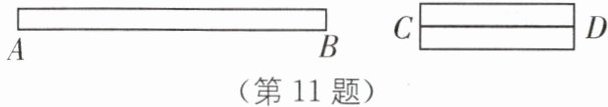

11. 粗细均匀的电阻丝AB长为L,当两端电压为3V时,通过的电流为0.2A,该电阻丝的电阻为______Ω；当两端电压为0时,该电阻丝的电阻为______Ω。若将电阻丝折成如图所示电阻丝CD的情形,电阻丝CD的电阻______(填“大于”“等于”或“小于”)电阻丝AB的电阻。

答案： 15 15 小于

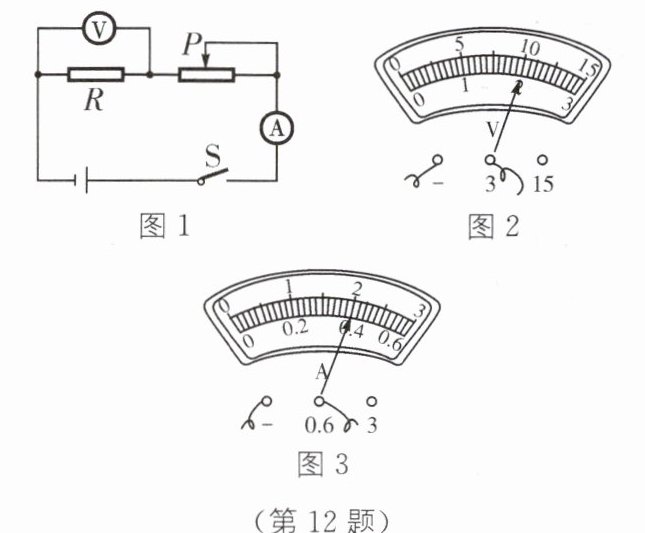

12. 小明按如图1所示的电路图连接实验电路测量电阻R的阻值。闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图2、3所示,则电流表的示数为______A,电阻R的阻值为______Ω。

答案： 0.4 5

13. 有A、B、C三根导线,其中A、B是铜导线,C是镍铬合金线。A、B两根导线的长短相同,A比B粗；B、C两根导线的长短、粗细都相同,则三根导线中电阻最大的是______,电阻最小的是______。

答案： C A

14. 两只定值电阻,甲标有“15Ω 1A”的字样,乙标有“20Ω 1.5A”的字样,把它们串联起来,电路允许通过的最大电流是______A；把它们并联起来,电路两端允许加的最大电压是______V。

答案： 1 15
