《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

5. 如图所示的电路中，电源两端的电压保持不变. 闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法正确的是 （ ）


A. 电流表A₁与电流表A₂的示数之和变小
B. 电压表V与电流表A₂的示数之比保持不变
C. 电流表A₁的示数变小，电压表V的示数变大
D. 电流表A₂的示数不变，电压表V的示数不变

答案： C [解析]人体与衣服摩擦起电，是由于电荷发生了转移，而不是创造了电荷，A错误;为了将人体的静电释放掉，则杆上端的黑色圆球应为导体，而橡胶或玻璃是绝缘体，B错误;静电清除杆将人体与大地相连，“除电”时，人体所带电荷经金属杆流入大地，为了达到更好的静电清除效果，应将杆下端的导电线埋入地下，C正确;若人体带有负电(多余的电子)，电子会由人体通过金属杆流入大地，因自由电子定向移动的方向与电流方向相反，则清除静电时金属杆中电流方向从下向上(由大地流向人体)，D错误.

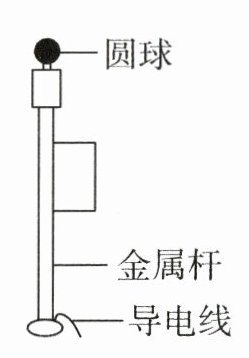

6. 如图是工厂、加油站里常见的静电清除杆示意图. 当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体的静电. 下列有关说法正确的是 （ ）


A. 人体与衣服摩擦起电的过程是创造电荷的过程
B. 杆上端的黑色圆球可以用橡胶或玻璃制成
C. 为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D. 若人体带有负电，则清除静电时金属杆中电流方向是自上向下的

答案： D

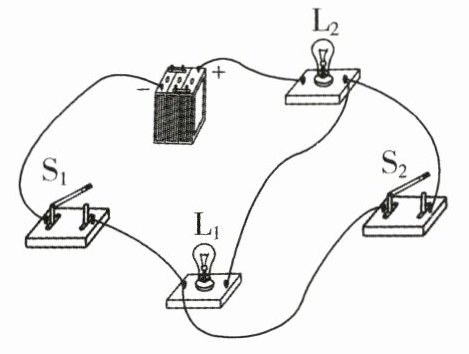

7. (2022·自贡中考)小谢在做实验时，先连成如图所示的电路，闭合开关S₁并观察灯泡亮暗情况后，再闭合开关S₂，小谢看到的现象是 （ ）


A. 两只灯泡一直都不亮
B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来L₂不亮
D. 两只灯泡开始都亮，后来L₁不亮

答案： C
