19.（12分）小兰同学对串联电路中电压的规律进行了探究.
　　

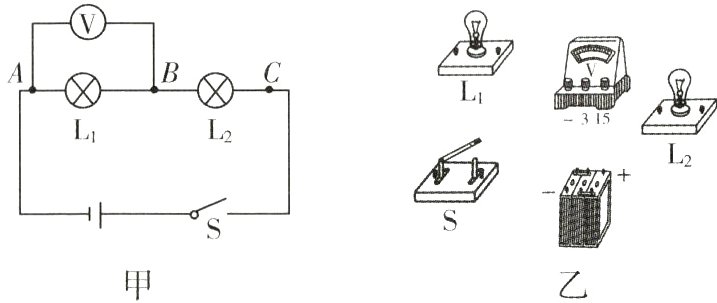

（1）根据图甲所示电路图，用笔画线代替导线连接图乙所示实物电路.
（2）如图甲所示，闭合开关S，发现L1不发光，L2比较亮，电压表示数为零，则L1的故障是_______.
（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上. 此操作可能会导致电压表出现的现象是_______.

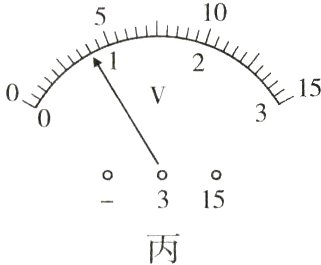

（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压，UL1=2.4 V，UL2=1.6 V，UAC的示数如图丙所示，读出UAC=_______V，并得出了实验的最终结论. 实验结论为_______.
（5）此实验依然存在一定的缺陷，你的改进方法是_______.

答案：

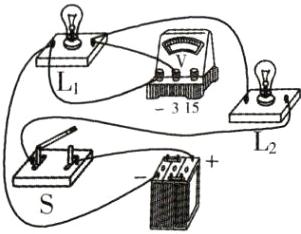

(1)如图所示.

(2)短路
(3)电压表指针反向偏转
(4)4 串联电路两端的总电压等于各部分电路两端电压之和
(5)换用不同规格的灯泡进行多次实验

20.（12分）如图所示，电压表V1、V2、V3的示数分别为5 V、2 V、8 V，电流表的示数为0.4 A. 则：
（1）L1两端的电压为多大？
（2）电源电压为多大？
（3）通过L3的电流为多大？
　　　　　　　　　　　　

答案： 解：
(1)由电路图可知，三个灯泡串联，电压表V₁测L₁、L₂两端电压之和，电压表V₂测L₂两端的电压，电压表V₃测L₂、L₃两端电压之和，由串联电路的电压特点知，$U₂ = U_{V2} = 2V ①，$$U_{V1} = U₁ + U₂ = 5V ②，$由①②可得L₁两端的电压$U₁ = 3V.(2)U_{V3} = U₂ + U₃ = 8V ③，$由①③可得U₃ = 6V，所以电源电压U = U₁ + U₂ + U₃ = 3V + 2V + 6V = 11V.
(3)由串联电路的电流特点可知，通过L₃的电流$I₃ = I_{A} = 0.4A.$
