《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

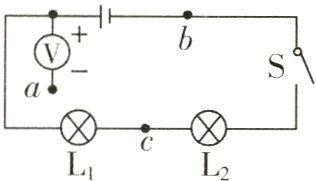

15. 如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头. a与b处相接时，电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，这时灯泡L₂两端的电压为________V.

答案： 1.5

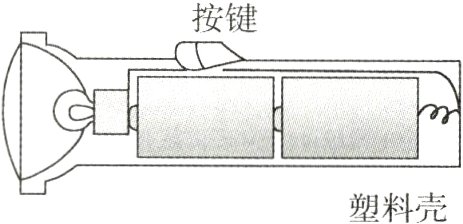

16. 如图所示是常用手电筒的结构图，筒内每节干电池的电压为1.5 V，按下按键前，小灯泡不发光，此时电路________（选填“断路”或“短路”），按下按键后，小灯泡发光，它两端的电压为________V.

答案： 断路 3

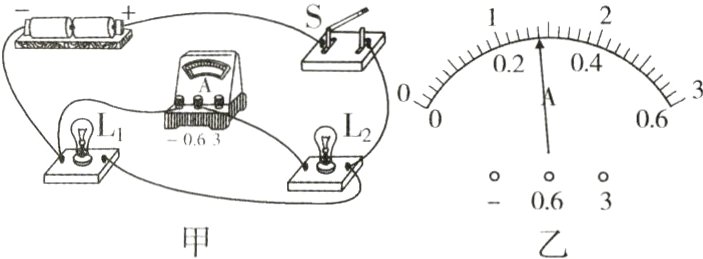

17. 如图甲所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”“L₁”或“L₂”）的电流，电流表的指针偏转如图乙所示，电流表的示数为________A.

答案： L₂ 0.28

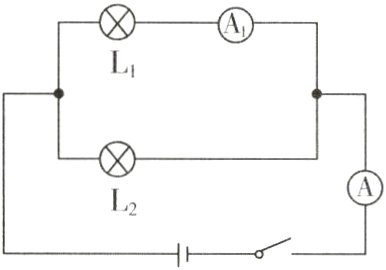

18.（2022·徐州中考）如图所示，电源电压为3 V，开关闭合后，电流表A的示数为0.3 A，电流表A₁的示数为0.2 A，灯泡L₁、L₂的连接方式是________联，灯泡L₁两端的电压为________V，通过灯泡L₂的电流为________A.

答案： 并 3 0.1

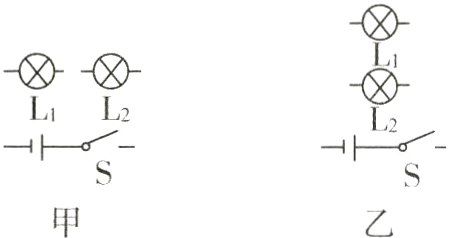

19.（2分）请用笔画线代替导线，将图甲中灯L₁和L₂串联起来，将图乙中灯L₁、L₂并联起来.

答案：
如图所示.

20.（2分）在干燥的天气里，用塑料梳子梳头发，发现越梳头发越蓬松，如图甲所示，同时梳子还能吸引碎纸屑，如图乙所示. 请你用所学的物理知识解释上述两种现象产生的原因.

答案： 用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，头发带上同种电荷而互相排斥，所以越梳头发越蓬松；同时梳子也带上了电荷，由于带电体具有吸引轻小物体的性质，所以梳子还能吸引碎纸屑.

21.（9分）在“探究带电物体间的相互作用”的活动中：

（1）小明发现用干燥丝绸摩擦过的玻璃棒和用干燥毛皮摩擦过的橡胶棒都能吸引纸屑，这说明它们都带了“________”.

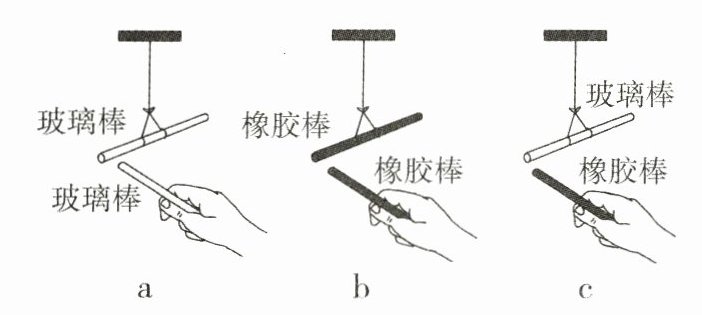

（2）如图所示，将两个带电棒相互靠近，发现互相排斥的是图________.
（3）在人类认识到物体带电的本质之前总在想，到底有没有第三种电荷呢？如果能找到一个带电体既能和带电玻璃棒互相________，也能和带电橡胶棒互相________，则说明有第三种电荷存在，事实上我们一直没有找到这样的带电体，直到后来发现物体带电的本质是由于________的转移，才认定自然界中只有________种电荷.

答案：
(1)电
(2)a、b
(3)吸引 吸引 电子 两
