《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

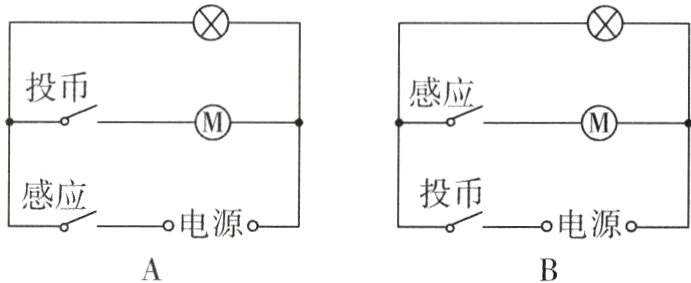

8. (2022·深圳中考)某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开头无法抓“娃娃”. 下列简化电路中符合要求的是 （ ）

答案： B

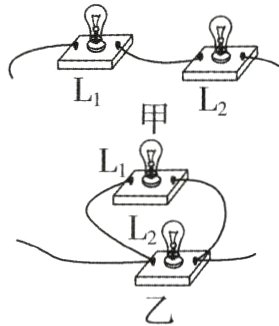

9. 小明和同组同学利用如图所示的甲、乙两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下. 你认为其中不正确的是 （ ）

A. 在甲电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭
B. 在甲电路中再串联一个小灯泡，接通电路后，灯L₁和灯L₂发光会变暗
C. 在乙电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭
D. 在乙电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将不会熄灭

答案： C

10. 如图所示电路中：
(1)要使灯L₁、L₂并联在电路中，且开关同时控制两盏灯，则导线CE的E端应接在________处.
(2)要使灯L₁、L₂并联在电路中，且开关S只控制灯L₁，则导线CE的E端应接在________处.
(3)拆去________导线，使导线CE的E端接到________处，灯L₁、L₂可以串联在电路中.

答案：
(1)H(或:G)
(2)M(或:A)
(3)DFF(或:BDB)

11. (2022·无锡期中)小王在探究“串联电路特点”的实验中，连接了如图所示的电路. 闭合开关S后，小王发现两个灯泡都不发光，于是小王将一根导线接在L₁两端，发现L₂发光，然后再将导线接在L₂两端，发现L₁不发光，则故障可能是 （ ）

A. L₁断路
B. L₁短路
C. L₂断路
D. L₂短路

答案： A

12. 如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数. 一段时间之后，一个电表示数变小，另一个不变，则故障可能是 （ ）

A. L₁开路
B. L₁短路
C. L₂开路
D. L₂短路

答案： A [解析]由图可知，两灯泡并联，电流表测量L₁支路电流，电压表测量电源电压。L₁开路，电流表无示数，即示数变小，电压表示数不变，A符合题意；L₁短路，则电源短路，电源会被烧坏，两表均无示数，B不符合题意；L₂开路，电压表、电流表示数均不变，C不符合题意；L₂短路，则电源短路，电源会被烧坏，两表均无示数，D不符合题意。
