《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

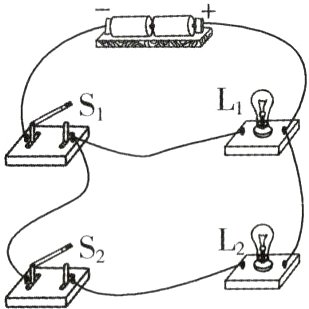

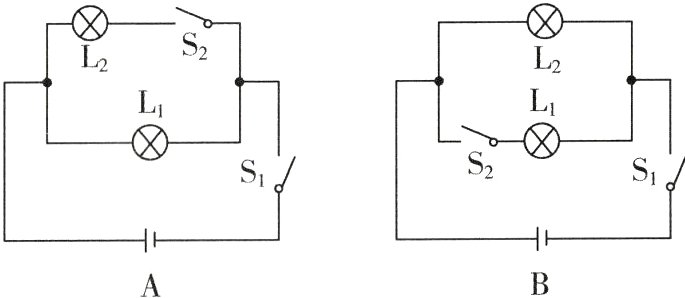

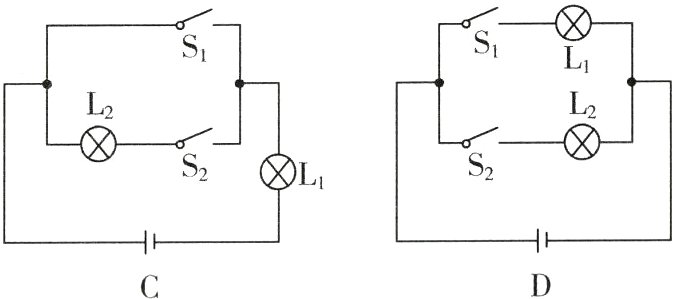

8.（2022·武汉中考）如图所示，下列电路图中，与实物电路对应的是 （ ）
　　　　　　
　　
　　

答案： A

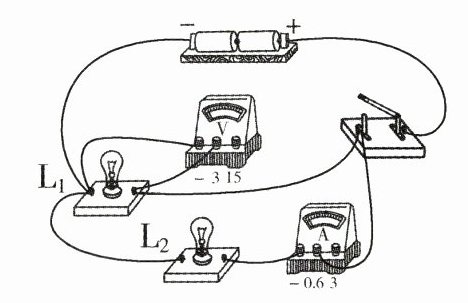

9. 如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数. 造成此现象的原因可能是 （ ）

A. 灯泡L1断路
B. 灯泡L2断路
C. 灯泡L1被短接
D. 灯泡L2被短接
　　　　　　

答案： A

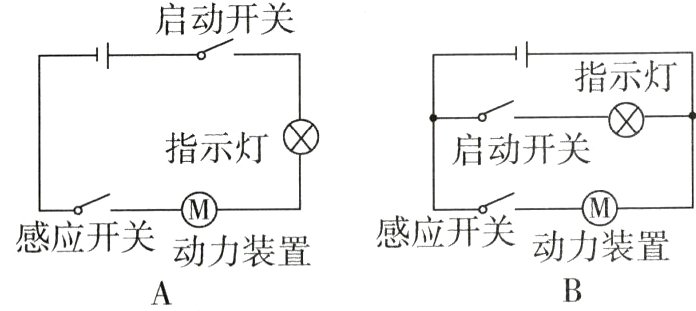

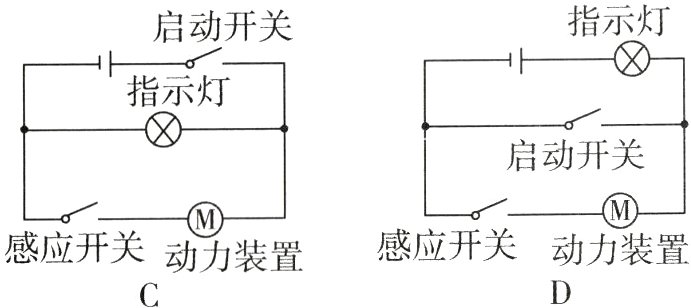

10. 某款感应式垃圾桶如图所示. 其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是 （ ）
　　　　　　　　
　　
　　

答案： C

11. 如图所示，拿一根用毛皮摩擦过的橡胶棒接触不带电的验电器A，验电器A的两个金属箔片张开，然后用一根有绝缘柄的金属棒把验电器A和不带电的验电器B连接起来. 以下说法正确的是 （ ）
A. A上的部分质子转移到B上
B. 毛皮和橡胶棒摩擦的过程中，毛皮失去电子带正电
C. 连接的瞬间，金属棒上电流的方向由A至B
D. 金属棒将A、B连接后，产生了稳定的电流
　　　　　　　　　　　　　

答案： B [解析]摩擦起电现象是通过摩擦的方式使电子发生了转移，而不是质子的转移，A错误；毛皮和橡胶棒摩擦的过程中，橡胶棒原子核束缚电子的能力强，橡胶棒得到电子带负电，而毛皮失去电子带正电，B正确；拿一根用毛皮摩擦过的橡胶棒接触不带电的验电器A，故A带负电，然后用一根有绝缘柄的金属棒把验电器A和不带电的验电器B连接起来，则A有一部分电子会转移到B上（电子是由A至B移动），B由于得到电子而带负电，由于电子（负电荷）定向移动的方向与电流的方向相反，所以电流的方向是由B至A，C错误；当部分电子向B移动后，剩余电子不再移动，不再产生电流，即电流是不稳定的，D错误.

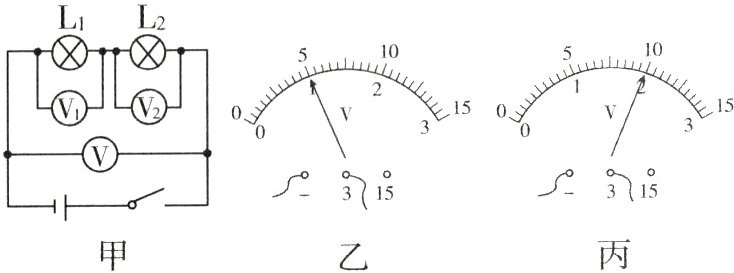

12. 在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是 （ ）
A. 电压表V的示数应为15 V
B. 若小灯泡L1突然断路，则电压表V1的示数变为0 V
C. 若小灯泡L1突然断路，则电压表V2的示数变为0 V
D. 若小灯泡L1突然短路，则电压表V2的示数变为0 V
　　

答案： C [解析]由图甲可知，两灯泡串联，电压表V测电源电压，电压表V₁测小灯泡L₁两端电压，电压表V₂测小灯泡L₂两端电压，由图乙可知，电压表V₁选用的是小量程0～3V，电压表V₁的示数为1V，即小灯泡L₁两端电压U₁ = 1V；由图丙可知，电压表V₂选用的是小量程0～3V，电压表V₂的示数为2V，即小灯泡L₂两端电压U₂ = 2V，根据串联电路中电源电压等于各部分电路两端电压之和可知，电源电压U = U₁ + U₂ = 1V + 2V = 3V，即电压表V的示数应为3V，A错误. 由于两灯泡串联，若小灯泡L₁突然断路，则电压表V₁测电源电压，示数为3V，B错误. 串联电路中的小灯泡L₁突然断路，由于电压表V₁相当于断路，电路中几乎没有电流通过小灯泡L₂，电压表V₂无示数，C正确. 若小灯泡L₁突然短路，则电路中只有小灯泡L₂接入，电压表V、V₂均测电源电压，也是小灯泡L₂两端电压，所以示数为3V，D错误.
