《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

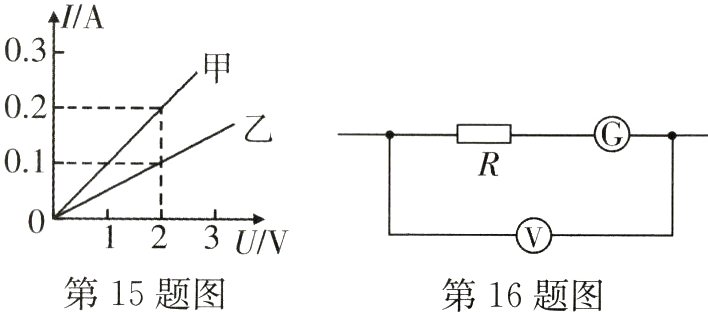

15. 如图是甲、乙两导体的电流与电压的关系图象，由图可知，甲的电阻是______ Ω. 若将甲导体和乙导体并联接在电路中，通过它们的电流之比I₁∶I₂=______.

答案： 10 2 : 1

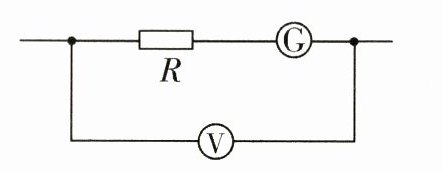

16. 如图是测量电阻所用电路的一部分，其中G表示灵敏电流计，通电后电压表示数为3 V，灵敏电流计的示数为3 mA，则根据测量的数据，求得该电阻R的大小为______ Ω；考虑电表电阻对实验的影响，则电阻R的测量值______（选填“偏大”或“偏小”）.

答案： 1000 偏大

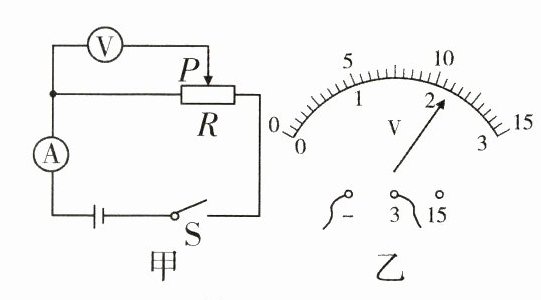

17. 如图甲所示，闭合开关时，电压表示数如图乙所示，为______ V；将滑动变阻器的滑片P向右移动时，电流表示数将______，电压表示数将______（后两空均选填“变大”“变小”或“不变”）.

答案： 2.2 不变 变大

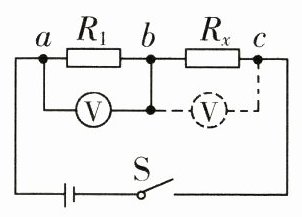

18. 如图所示电路，电源电压恒定，已知定值电阻R₁的阻值，当电压表接在a、b两端时其示数为U₁，当电压表接在b、c两端时其示数为U₂，则可求出电阻Rₓ的阻值Rₓ=______，电源电压U=______.

答案： $\frac{U_2R_1}{U_1}$ $U_1 + U_2$ [解析]当将电压表接在$a$、$b$两端时，电压表的示数为$U_1$，因串联电路中各处的电流相等，所以，电路中的电流$I=\frac{U_1}{R_1}$，当电压表接在$b$、$c$两端时，电压表的示数为$U_2$，则电阻$R_x$的阻值$R_x=\frac{U_2}{I}=\frac{U_2}{\frac{U_1}{R_1}}=\frac{U_2R_1}{U_1}$，因串联电路中总电压等于各分电压之和，所以，电源电压$U = U_1 + U_2$.

19. (5分)(2022·贺州中考)在“探究影响导体电阻大小的因素”的实验中，小明猜想导体电阻大小可能与以下因素有关.
A. 导体的材料 B. 导体的长度
C. 导体的横截面积


为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜导体.
（1）实验前开关应处于______状态.
（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（填序号）.
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积均相同时，导体电阻大小跟导体的______有关.
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为______ V，此时电路中电流表的示数为0.2 A，则②导体的电阻为______ Ω.

答案：
(1)断开
(2)B
(3)材料
(4)2.2 11

20. (8分)(2022·济南中考)在“探究导体中的电流与导体电阻的关系”的实验中，小刚已连接的部分实验电路如图所示.


（1）请你用笔画线代替导线帮小刚完成实验电路的连接.
（2）电路连接完成并检查无误后，小刚应先将滑动变阻器的滑片P滑到______（选填“A”或“B”）端，然后再闭合开关.
（3）闭合开关后，小刚发现电压表和电流表均没有示数. 此时实验电路出现的故障可能是______（填序号）.
A. 电流表处开路 B. 定值电阻处开路
C. 电压表处开路 D. 滑动变阻器处开路
（4）排除故障后，小刚重新进行实验. 闭合开关，调节滑动变阻器滑片P，让电压表的示数为2 V，测得并记录下电流值；断开开关，用10 Ω的定值电阻替换5 Ω的定值电阻接入电路后，闭合开关，小刚接下来的操作是______，测得并记录下电流值.

答案：

(1)如图所示.

(2)B
(3)AD
(4)调节滑动变阻器的滑片，使电压表示数仍然为2 V
