《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

13. 如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片. 将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________（选填“a、b”“b、c”或“a、c”）和灯泡________联后接入电路中.

答案： b、c　串

14. 两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最大为________V；若将它们并联使用，干路电流最大是________A.

答案： 15　9　1.5

15. (2022·防城港中考)如图所示的电路中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2 : 1，通过$R_1$的电流为$I_1$，此时$R_1$与$R_2$________联. 更换两表种类，闭合开关，两表均有示数，此时两表均为________表，通过$R_2$的电流为$I_2$，则$I_1 : I_2 =$________.

答案： 并　电压　3:1

16. 在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源连接成如图所示电路进行检测，当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω，短路位置到甲地的距离是________m.

答案： 100　5000

17. (2022·吉林中考)如图是某款压力秤的内部电路图. 电源电压$U = 6$V，$R_0 = 5$Ω，$R$为压敏电阻，其阻值随所受压力变化情况如下表所示. 开关闭合后，当压力增大时，电路中的电流将________，当压力为40N时，电压表的示数为________V.

答案： 变大　2

18. (16分)某实验小组在“探究电流与电阻的关系”的实验中：

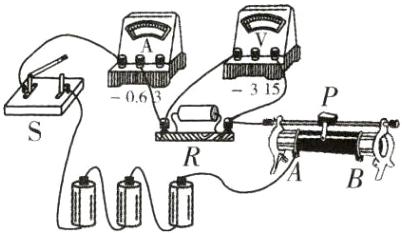

(1)设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和______________________________.
(2)请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）.
(3)经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电路中只有一处故障可能是________；排除故障后，闭合开关前应将滑动变阻器滑片移至________（选填“A”或“B”）端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为________A.
(4)图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图象，由图象可知，电阻R两端的电压为________V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向________（选填“左”或“右”）端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是________Ω.

答案：

(1)保证电阻R两端的电压恒定　
(2)如图所示.
　　　　　　
(3)电阻R断路　B　0.2　
(4)3　右　10
