13.（2022·威海中考）如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的_______（填元件名称）；摩擦过程中，甲、乙的机械能转化为_______能. 这一原理为更好地开发利用海洋蓝色能源提供了新的可能.（R起保护电路的作用）
　　

答案： 电源 电

14. 如图所示，电源电压为3 V. 闭合开关后，小灯泡L1、L2都不亮. 小鹭同学用电压表检测后，得出小灯泡L1断路的结论. 其测量结果应该是Uab=_______V，Ubc=_______V，Uac=3 V.

答案： 3 0

15. 如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2构成_______电路，并同时发光，此时电流表A2测量通过灯泡_______的电流. 若灯泡L1发光一段时间后突然熄灭，灯泡L2仍然发光，此时电流表A1示数与灯泡L1熄灭前相比_______（选填“变大”“变小”或“不变”）.
　　　　　

答案： 并联 L₂ 变小 [解析]分析电路可知，闭合开关S₁、S₂，两灯并联，电流表A₁测的是干路电流，电流表A₂测的是灯泡L₂所在支路的电流. 两只灯泡都发光时，电流表A₁测的是通过两个支路的电流之和；灯泡L₁发光一段时间后突然熄灭，灯泡L₂仍然发光，此时电流表A₁测的是通过灯泡L₂的电流，通过灯泡L₂的电流不变. 因此电流表A₁的示数变小.

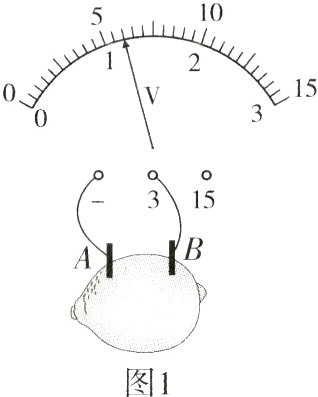

16.（2022·青岛期中）（1）将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图1所示，则该电池的正极是_______（选填“A”或“B”）；如果想获得6 V的电压，则需要把_______节这样的“水果电池”_______联起来.
　　　　　　　
　　　

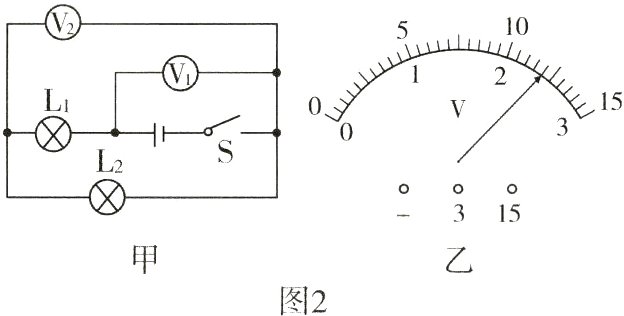

（2）如图2甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2乙所示，则灯L1两端的电压为_______V，灯L2两端的电压为_______V.

答案：
(1)B 5 串
(2)9.6 2.4 [解析]
(1)电压表连入电路中，电流从正接线柱流入，从负接线柱流出时指针向右偏，由图1可观察到电压表的指针向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极；此时该电压表选择的是小量程，分度值是0.1V，故此时的示数是1.2V，由串联电路中电压特点可知，如果想获得6V的电压，则需要把5节这样的“水果电池”串联起来.
(2)由图2甲可知，两灯串联，电压表V₂测灯L₂两端的电压，电压表V₁测电源电压；根据串联电路的电压规律可知，电压表V₁的示数应大于电压表V₂的示数，而两电压表指针位置相同，则说明两表所选量程不同，所以，电压表V₁选用的量程是0～15V，其分度值是0.5V，读数为12V，即电源电压为12V；电压表V₂选用的量程是0～3V，其分度值是0.1V，读数为2.4V，即灯L₂两端的电压为2.4V；则灯L₁两端的电压U₁ = U - U₂ = 12V - 2.4V = 9.6V.

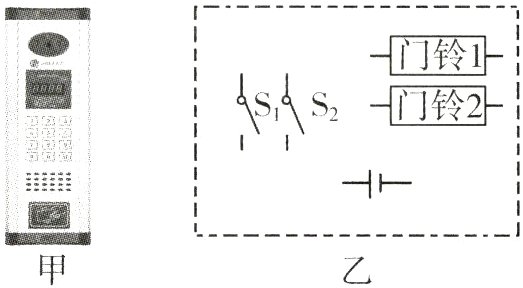

17.（6分）如图甲所示是小区单元防盗门上的楼宇对讲装置，在楼下按下对应住户的号码按钮（相当于开关），该住户家中的门铃就会发出声音. 如图乙所示的是其电路原理图，请你连接完整.
　　　　

答案：
如图所示.

18.（10分）（2022·桂林中考）小桂和小林在“探究并联电路中电流的规律”的实验中：
　　

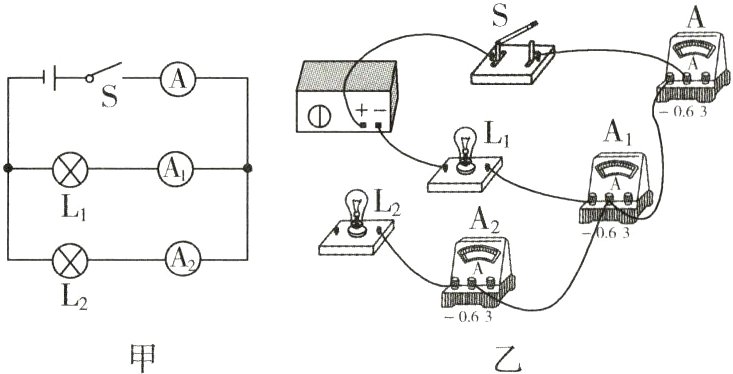

（1）他们按图甲所示的电路图连接电路，图乙所示的实物图中还差一根导线没有连接，请在图中画出该条导线.
（2）在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是L2_______路.
（3）排除故障后，用电流表测出通过L1、L2和干路电流，记录如下表，第3次实验时电流表A1指针指在如图丙所示的位置，其读数应为_______A；小桂分析实验数据后得出结论：并联电路中干路电流等于各支路电流之和，且各支路电流相等. 小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格_______（选填“相同”或“不同”）的灯泡再次实验.
　
（4）本实验要进行多次实验的目的是_______.

答案：

(1)如图所示.

(2)断
(3)0.24 不同
(4)寻找普遍规律
