《2025年海淀单元测试AB卷九年级物理全一册沪粤版》

11. 将电阻R₁和R₂串联后接在6 V的电源上，R₁ = 40 Ω，R₂ = 20 Ω，则通过R₁的电流为______ A，通电1 min R₂所产生的热量为______ J.

答案： 0.1　12 [解析]由串联电路中总电阻等于各分电阻之和可得，电路中的总电阻R = R₁ + R₂ = 40Ω + 20Ω = 60Ω，由欧姆定律可得，电路中的电流I = $\frac{U}{R}=\frac{6V}{60\Omega}=0.1A$，串联电路中电流处处相等，通过R₂的电流为0.1A，通电1minR₂所产生的热量Q = I²R₂t = (0.1A)²×20Ω×1×60s = 12J.

12. 如图所示，电源电压不变，开关S闭合，S₁由闭合到断开时，电压表的示数由12 V变为8 V，此时电路的总功率______（选填“变大”“变小”或“不变”），定值电阻R₁与R₂的电功率之比为______.

答案： 变小　1:2

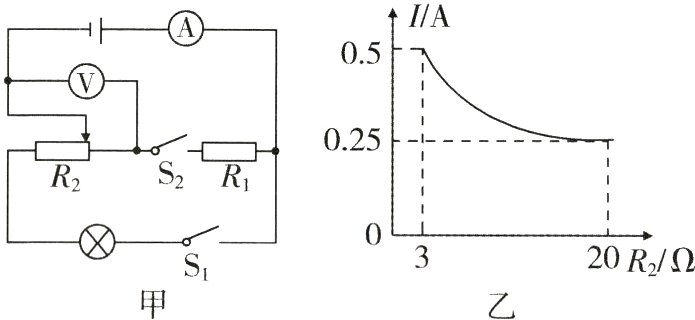

13. (2022·抚顺中考)如图甲所示，电源电压保持不变，电阻R₁的阻值为13 Ω. 只闭合开关S₁，将滑动变阻器R₂的滑片从最右端向左移动，直至小灯泡正常发光，图乙是电流表示数与滑动变阻器R₂接入阻值关系的图象，小灯泡正常发光时，R₂两端的电压为______ V. 保持滑片位置不动，断开S₁、闭合S₂，再将滑片向右移动，图丙是电压表与电流表示数关系的图象. 则电源电压为______ V，小灯泡的额定功率为______ W.

答案： 1.5　6　2.25

14. 小勇在测量额定电压是2.5 V的小灯泡电功率的实验中：

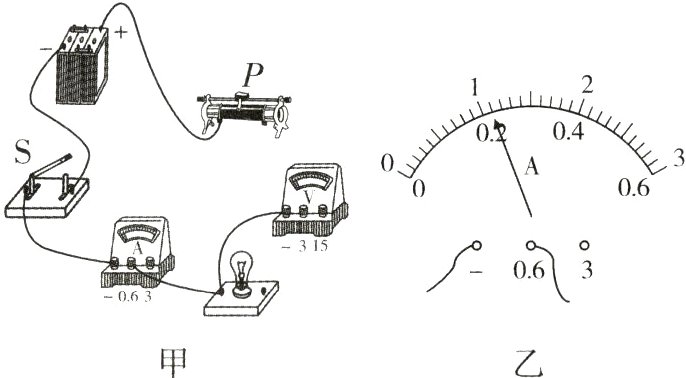

(1)为完成实验，请用笔画线代替导线，将图甲中的实物电路连接完整.
(2)闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡发光较暗且亮度一直不变，其原因是__________________________.
(3)正确连接电路后，移动滑动变阻器的滑片，当电压表示数为2 V时，电流表示数如图乙所示，此时，小灯泡的实际功率为______ W.
(4)若要测量小灯泡的额定功率，应再将滑动变阻器的滑片向______（选填“左”或“右”）移动，直至电压表示数为______ V为止.
(5)移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I - U图象，由图象可以计算出小灯泡的额定功率为______ W.

答案：

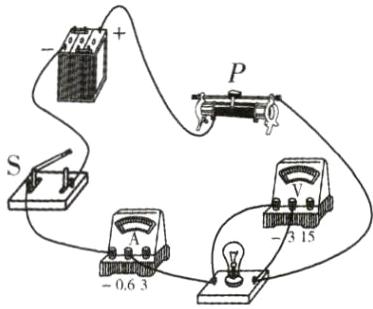

(1)如图所示.
(2)滑动变阻器同时接了下面两个接线柱　
(3)0.44
(4)左　2.5　
(5)0.625

15. 如图所示，L为标有“2.5 V 0.625 W”的灯泡(不考虑温度对灯泡电阻的影响)，滑动变阻器R₂的最大阻值为15 Ω，电源电压保持恒定. 闭合开关S₁、S₂，且R₂连入电路的阻值为0 Ω时，灯泡L正常发光，电流表读数I = 0.75 A. 求：
(1)电源电压U.
(2)电阻R₁的阻值.
(3)电路接通时的最小功率.

答案： 解:
(1)闭合开关S₁、S₂，且R₂连入电路的阻值为0Ω时，灯泡L与R₁并联，灯泡L正常发光，则电源电压U = UL = 2.5V.
(2)灯泡L正常发光时的电流IL = $\frac{P_{L}}{U_{L}}=\frac{0.625W}{2.5V}=0.25A$，流过R₁的电流I₁ = I - IL = 0.75A - 0.25A = 0.5A，电阻R₁的阻值R₁ = $\frac{U}{I_{1}}=\frac{2.5V}{0.5A}=5\Omega$.
(3)灯泡L的电阻RL = $\frac{U_{L}}{I_{L}}=\frac{2.5V}{0.25A}=10\Omega$；因为RL＞R₁，所以当R₂ = 15Ω且与L串联时，电路中电阻最大，此时电功率最小，即电路接通时的最小功率P小 = $\frac{U^{2}}{R_{L}+R_{2}}=\frac{(2.5V)^{2}}{10\Omega+15\Omega}=0.25W$.
