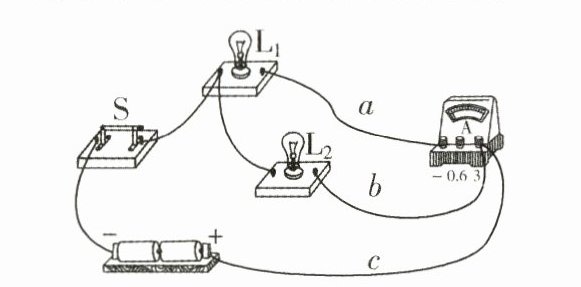

22.（10分）（2022·无锡期中）如图所示是小聪探究并联电路中电流特点的实物连接图.

（1）在连接电路时，开关应处于________状态.
（2）图中电流表测量的是通过灯泡________的电流.
（3）小聪按照实物图正确连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是________________________.

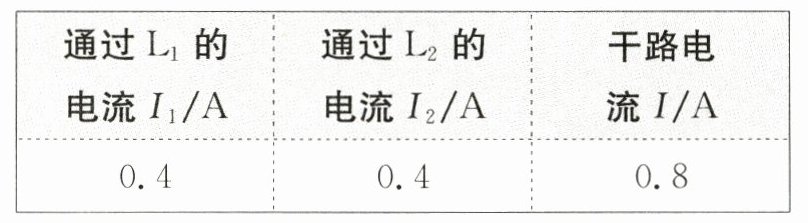

（4）小聪解决问题后，进行了一次实验，实验数据如下表所示.

小聪根据数据认为两条支路总是平分干路电流. 如果你作为老师，你会对小聪提出的建议是______________________________.
（5）如果要用电流表测通过L₁和L₂的总电流，且只允许移动一根导线，请你帮助小聪完成改动，你的做法是________________________.

答案：
(1)断开
(2)L₁
(3)L₁短路
(4)换用不同规格的灯泡多次测量
(5)将导线“b”的右端接在电流表的“-”接线柱上

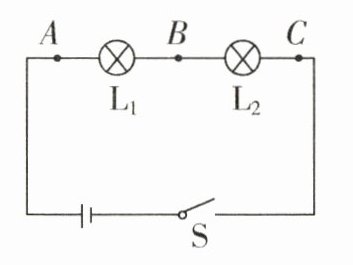

23.（10分）小致用如图所示电路“探究串联电路的电压特点”.

（1）在连接电路时，开关必须________.
（2）实验中最好选择规格________（选填“相同”或“不同”）的小灯泡.
（3）测出灯L₁两端的电压后，小致断开开关S，准备拆下电压表，改接在B、C之间. 小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可. 小致认为小明的办法是________的，原因是____________________.

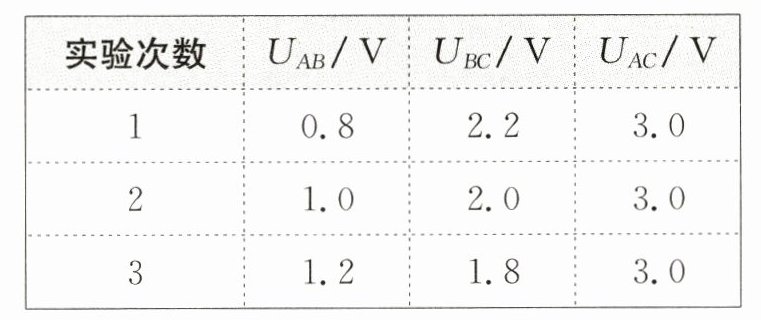

（4）经过多次实验，将得到的数据记录在下表中，分析实验数据，可得到串联电路的电压特点是________________（用公式表示）.

答案：
(1)断开
(2)不同
(3)错误 电压表正、负接线柱接反了
(4)Uₐₙ = Uₐₙ + Uₙₙ

24.（5分）如图所示电路中，当开关闭合时，电压表的示数为6 V，电流表A₁的示数为1.2 A，电流表A₂的示数为0.5 A. 求：
（1）灯泡L₁、L₂两端的电压分别是多少伏？
（2）通过灯泡L₁、L₂的电流分别是多少安？

答案： 解：
(1)由图可知，两灯并联，电压表测灯泡L₂两端的电压，由并联电路的电压特点可得，灯泡L₁、L₂两端的电压U₁ = U₂ = 6 V.
