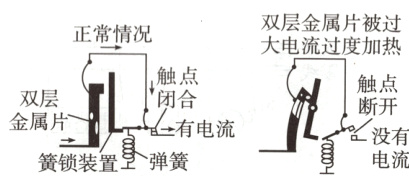

9. 断路器因方便、安全，被越来越广泛使用。如图所示是断路器的工作原理，当电流过大时，它的工作顺序是__________。

①簧锁装置脱开
②触点断开
③电流过大，双层金属片发热过多
④双层金属片弯曲，触动簧锁装置

答案： ③④①②

10. 如图所示是小佳所做电学实验的实物电路。其中接线柱A、B间接入导线（其材料为普通铜丝），接线柱C、D间接入保险丝，接通电源，灯泡正常发光，保险丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，保险丝熔断。以下判断不正确的是( )

A. 导致保险丝熔断的原因是电路中电流过大
B. 保险丝熔断时，保险丝中的电流大于AB间导线中电流
C. 保险丝熔断，但灯泡依然完好
D. 用铜丝代替保险丝不符合安全用电的原则

答案： B

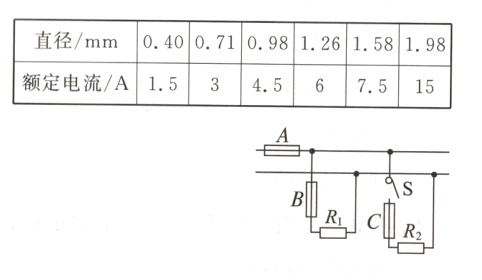

11. 如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝。R₁ = 21 Ω，R₂ = 18 Ω，S断开时，通过R₁的电流为2.4 A。问当S闭合时：
(1) 流过A保险丝的电流为多少安？
(2) 哪根保险丝有可能被熔断？这根保险丝更换为下表中直径为多大的保险丝最合适？

答案： 解:
(1)由$I = \frac{U}{R}$可知,电源电压:$U = U_1 = I_1R_1 = 2.4\ A×21\ \Omega = 50.4\ V$,通过$R_2$的电流:$I_2 = \frac{U}{R_2} = \frac{50.4\ V}{18\ \Omega} = 2.8\ A$,因为并联电路中干路电流等于各支路电流之和,所以通过保险丝A的电流:$I = I_1 + I_2 = 2.4\ A + 2.8\ A = 5.2\ A$;
(2)根据表中数据和上述计算结果可知:$I＞5\ A$,$I_1＜3\ A$,$I_2＜3\ A$,所以保险丝A可能会熔断,将其更换成直径为1.26 mm的保险丝最合适。
