《2025年夺冠百分百新导学课时练九年级物理下册人教版》

章末复习与拔高

【本章知识建构】
进户线：用试电笔来辨别
电能表
总开关
组成
空气开关：保护电路
保险装置
漏电保护器：保护人身安全
用电器和导线
家庭电路
生活用电
开关和灯泡的连接：开关接在火线与灯泡之间
三脚插头与灯头的连接
连接
三孔插座的连接：左零右火上接地
插座的连接
两孔插座的连接：左零右火
原因 总功率过大
家庭电路
短路
电流过大
组成材料
保险丝
作用
选择原则
更换原则
触电
低压触电
事故
安全用电
高压触电
安全用电原则

【高频考点过关】
考点一：家庭电路的连接

答案：

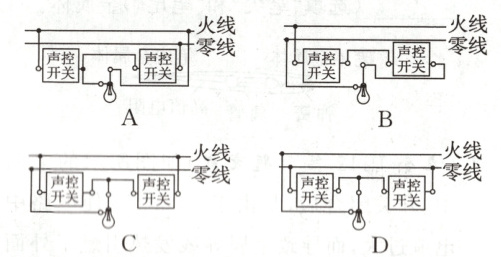

1. 声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光。下列符合设计要求和安全要求的电路是( )

答案： C

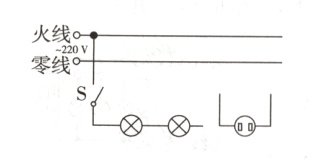

2. 要在教室内安装两盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。

答案：

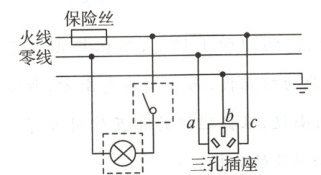

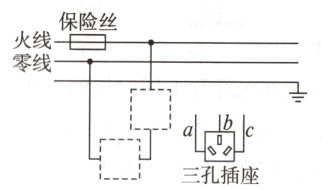

3. (石家庄模拟)如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。

答案：
如图所示

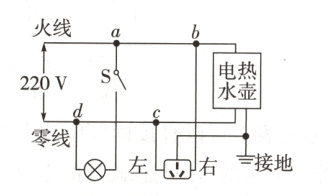

4. 如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则( )

A. 电热水壶所在电路的b、c间断路
B. 插座的接地线断路
C. 电路的c、d间导线断路
D. 电路的a、b间导线断路

答案： C 解析：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把试电笔分别插入插座的左右插孔，氖管均能发光，说明火线有电，而零线断路了，且是在 c、d 之间断路，故 C 正确。
