《2025年夺冠百分百新导学课时练九年级物理下册人教版》

14. 如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后( )

A. 线圈持续来回摆动
B. 线圈沿固定方向持续转动
C. AB边中电流方向交替变化
D. CD边始终受到磁场力作用，且是动力

答案： B

15. 如图所示为课外兴趣小组自己制作的电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是____________________；纠正上述错误后，同学们又发现风速太小，则小明应该通过________________来提高风速。

答案： 电源正负极接反了　增大电源电压

16. 两个磁体之间有力的作用，同名磁极相_______；通电导线能使小磁针发生偏转，这是因为通电导线周围存在_______；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向_______（选填“纸里”或“纸外”）。

答案： 斥　磁场　纸外

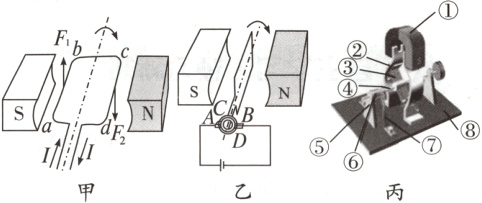

17. 研究电动机的工作过程。

（1）电动机的工作原理是磁场对_______有力的作用。图甲中，线圈左右两边框ab、cd的受力方向相反，其原因是____________________。
（2）图乙中的线圈所在的位置_______（选填“是”或“不是”）平衡位置，图中C、D组成的装置叫_______，它的作用是在线圈_______（选填“刚转到”“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向，从而使线圈持续转动。
（3）小明将图丙中直流电动机模型接入电路，各部分连接完好，结果电动机却不能转动，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，模型刚开始不转的原因可能是_______。
A. 直流电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小
（4）如图丙所示，调换器件_______（填器件序号）的放置可方便改变电动机的转动方向。

答案：
(1)通电线圈　电流方向不同
(2)是　换向器　刚转过
(3)C　
(4)①
