《2025年夺冠百分百新导学课时练九年级物理下册人教版》

13. 如图是直流电铃的工作原理图。下列说法正确的是（ ）


A. 铃声可以在真空中传播
B. 电磁铁线圈的材料必须既是导体，又是铁磁性物质
C. 变阻器滑片向右移时，电磁铁的磁性增强
D. 绕制电磁铁线圈时，线圈的匝数越少，磁性越弱

答案： D

14. 小金同学看到了一个悬浮地球仪摆件，于是利用手头材料制作了一个仿制品，成功地将他的“地球仪”稳定地“漂浮”起来，内部电路如图所示。实现“漂浮”的磁铁A端是______极；若要增加球体“漂浮”的高度，可将滑片P向______（选填“上”或“下”）移动；增加到一定高度后，电磁铁对球体的斥力______（选填“变大”“变小”或“不变”）。

答案： N 上 不变

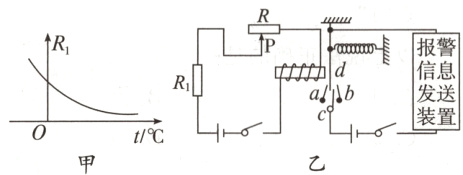

15. 在物联网中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。其中热敏传感器主要运用了热敏电阻来测量温度的变化，热敏电阻阻值随温度变化的曲线如图甲所示。图乙是由热敏电阻R1作为传感器制作的简单自动报警电路图，图中a、b为两个固定的金属片，d为铁片。

（1）为了使温度过高时发送报警信息，开关c应该接在______（选填“a”或“b”）处。
（2）若使报警的最低温度升高些，应将P点向______（选填“左”或“右”）移动。

答案：
(1)a
(2)左

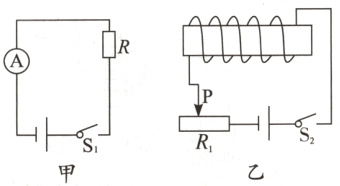

16. 磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图甲、乙所示的电路，图甲电源电压为6V，R为磁感电阻，其阻值随磁感应强度变化的关系图线如图丙。



（1）当图乙S2断开、图甲S1闭合时，电流表的示数为______mA。闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻R处的磁感应强度B逐渐______。
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如下表。请计算x = 5cm时，B = ______T。
|x/cm|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|I/mA|10|12|15|20|30|46|
|B/T|0.68|0.65|0.60|0.51| |0.20|
（3）综合以上实验可以得出：电磁铁外轴线上磁感应强度随电磁铁电流的增大而______；离电磁铁越远，磁感应强度越______。

答案：
(1)60 增大
(2)0.40
(3)增大 小
