《2025年夺冠百分百新导学课时练九年级物理下册人教版》

6. 如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。

（1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知，A的上端为它的______（选填“N”或“S”）极。
（2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流______（选填“大于”“等于”或“小于”）绕在A铁钉上的线圈中的电流。
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向______（选填“左”或“右”）移。

答案：
(1)N
(2)等于
(3)左

7. 在如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（ ）


A. 灯不亮，电铃响
B. 灯不亮，电铃不响
C. 灯亮，电铃不响
D. 灯亮，电铃响

答案： A 解析:由图可知,当控制电路的开关S闭合时,电磁铁中有电流通过,产生磁性,吸引衔铁向下运动,上触点开关断开,灯不亮,故C、D错误;下触点开关接通,电铃响,故A正确,B错误。

8. 如图是智能扶手电梯工作原理图，其中R是压力敏感元件，电磁铁上端是______极。电梯无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当有乘客时，R的阻值减小，磁性变______（选填“强”或“弱”），使衔铁与触点2接触，通过电动机的电流变______（选填“大”或“小”），电动机转动变快，使电梯运动变快。

答案： S 强 大

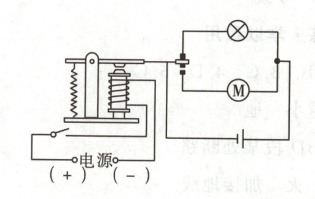

9. 如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。

答案：
如图所示
