《2025年夺冠百分百新导学课时练九年级物理下册人教版》

4. 如图为试电笔的结构图，下列说法正确的是（ ）

A. 使用试电笔验电时，手不要接触笔尖
B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时，手不要接触笔卡
D. 试电笔外壳是导体

答案： A

5. 如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中画“×”的位置发生了断路。则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管______（选填“会”或“不会”）发光。

答案： 会

6. 许多家用电器的三脚插头都有一个特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了（ ）

A. 方便识别火线和零线插脚
B. 延长插头使用寿命
C. 使插头的造型更美观
D. 插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线，确保安全

答案： D

7. 现代家庭电路都安装有“漏电保护器”和“空气开关”，如图所示，比单独安装传统的保险丝更能保证用电安全，其中______相当于保险丝。家庭电路用的保险丝应______联在电路中。

答案： 空气开关　串

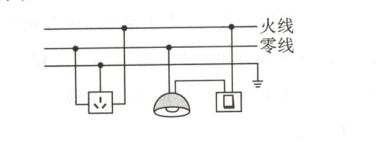

8. 请用笔画线代替导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
火线______
零线______

答案：
如图所示
火线
零线

9. 小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来试电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，试电笔均能发光。则电路故障是（ ）

A. a点与火线之间断路
B. a点与b点之间断路
C. c点与d点之间断路
D. d点与零线之间断路

答案： D

10. 如图所示是一个家庭电路中常用的五孔插座，试电笔插入______（填字母）孔时，试电笔的氖管会发光。小黄同学家的灯泡不亮了，保险丝和灯泡都完好，他用试电笔检查时发现试电笔的氖管仍能发光，发生此故障的原因是______（选填“火线”或“零线”）断路。

答案： B、D　零线
